راهنمای تولید کیف کایاک سفارشی

Sealock یک تولید کننده کیسه کایاک سفارشی و تامین کننده OEM است. یک کیسه خشک ساده یک لوله جوش داده شده است: دو پانل، یک پایه گرد، یک رول بالا. کیسه کایاک نسخه سخت‌تر این مشکل است، زیرا ویژگی‌هایی که پاروبان‌ها واقعاً می‌خواهند - یک شیر باد کردن، یک پنجره تلفن، یک پوسته منحنی که در پشت قرار می‌گیرد، یک نقطه قفل، یک پانل پشتی - همه به آن نیاز دارند.به طور عمدی یک مانع ضد آب را قطع کرده و سپس دوباره آن را آب بندی کنید. این راهنما به آنچه که در کف کارخانه می نشیند و معنای آن برای یک نام تجاری که یک کیسه کایاک می نویسد را پوشش می دهد.

چرا ساخت کیف کایاک سخت تر است؟

هر ویژگی اضافه شده یک مشکل آب بندی اضافه است. کیسه خشک لوله دارای یک مسیر جوش مداوم است و هیچ چیزی به پوست نفوذ نمی کند. یک کوله پشتی خشک کایاک ممکن است دارای یک پوسته منحنی، یک پنجره شفاف جوش داده شده به پارچه مات، یک فلنج سوپاپ که به دیوار نفوذ می کند، یک محفظه قفل قالبی، یک پانل پشتی فوم چسبانده شده روی آن، و لنگرهای مهاری که وزن کامل را حمل می کنند. هر کدام از اینها مکانی است که مانع ممکن است از کار بیفتد، و هر کدام پنجره فرآیند خاص خود را دارند.

به همین دلیل است که کیسه های کایاک کارخانه های تخصصی را از کارخانه های عمومی جدا می کند. هر کسی می تواند یک لوله را جوش دهد. ادغام سخت افزار در یک پوسته منحنی مهر و موم شده، به طور تکراری، در هزاران واحد، یک قابلیت متفاوت است.

جوش دادن پوسته منحنی

بسیاری از بسته های کایاک ما از یک پوسته نیم دایره ای به جای استوانه مستقیم استفاده می کنند، زیرا بدنه کانتور بهتر در پشت می نشیند و به طور قابل پیش بینی بیشتری در یک قایق جا می گیرد. خرد متعارف در جوشکاری RF معتقد بود که سطوح منحنی کاندیدای ضعیفی برای این فرآیند هستند. در عمل آنها قابل اجرا هستند، اما متغیر کنترل تغییر می کند: در جوش منحنی عامل بحرانی استکنترل دقیق شکاف بین قالب بالا و پایین به جای کنترل فشار گیره. فاصله قالب را درست بگیرید و یک درز منحنی به همان اندازه صاف جوش می خورد. تنها به فشار تکیه کنید و کیفیت جوش در طول منحنی متفاوت است.

دو محدودیت مرتبط، هندسه عملی را شکل می دهند:

• میدان RF فقط در یک شکاف کوچک کار می کند.یک میدان به اندازه کافی قوی برای ذوب کردن مواد، نیاز به الکترود و قطعه دارد که تقریباً 1.5 میلی‌متر باشد، به همین دلیل است که این فرآیند به جای بخش‌های سفت و سخت ضخیم، برای فیلم‌ها و پارچه‌های روکش‌شده مناسب است - و چرا طراحی قالب باید از کانتور پوسته پیروی کند.
• پانل ها در سایز بزرگ بریده شده اند.قطعات برش حداقل حدود 6 میلی متر بزرگتر از الگوی جوش هستند، زیرا مواد باید ناحیه جوش ابزار را به طور کامل بپوشانند یا خود جوش در معرض خطر است. پس از آن می توان اضافی را به صورت آفلاین برش داد.

جوشکاری مواد غیر مشابه: پانل پنجره

یک پنجره تلفن شفاف یا پانل مشاهده به معنای جوش دادن لایه شفاف به یک پوسته پارچه ای پوشش داده شده است - دو ماده متفاوت با رفتار حرارتی متفاوت. قانون حاکم بر این امر ارزش دانستن دارد، زیرا توضیح می دهد که چرا پنجره های برخی از تامین کنندگان لایه لایه می شوند:

هنگام اتصال دو ماده مختلف، فرآیند باید طوری تنظیم شود که ماده با دمای انتقال شیشه بالاتر ابتدا گرم شود و گرما را به ماده با Tg پایین هدایت کند.آن را در جهت دیگر اجرا کنید و مواد نرم‌تر بیش از حد ذوب و نازک‌تر می‌شوند در حالی که ماده سخت‌تر هرگز به درستی ذوب نمی‌شود - و اتصالی ایجاد می‌کند که قابل قبول به نظر می‌رسد و بعداً خراب می‌شود. به دست آوردن این موضوع به طراحی الکترود و تنظیم پارامتر بستگی دارد، نه تلاش.

برای پارچه‌های روکش‌شده، کف مواد نیز وجود دارد: روکش به حداقل ضخامت تقریباً 0.003-0.005 اینچ (3-5 mil) نیاز دارد تا به درستی جوش داده شود. پارچه ای با روکش خیلی نازک بدون توجه به اینکه دستگاه چقدر خوب تنظیم شده باشد، اتصال قابل اعتمادی ایجاد نمی کند.

یکپارچه سازی یک شیر

دریچه باد و باد کردن بسته‌های کایاک ما به پاروکار اجازه می‌دهد تا هوا را تخلیه کند تا کیسه را در دریچه فشرده کند، یا هوا را برای پشتیبانی شناور موقت اضافه کند. تولید آن به معنای قرار دادن یک پورت عمدی از طریق دیواره یک کیسه مهر و موم شده است. دو رویکرد اثبات شده وجود دارد:

• یک دریچه فلنجی که در پانل میانی جوش داده شده است.پورت ها و دریچه ها به طور خاص با یک فلنج قابل جوش عرضه می شوند تا بتوان آنها را در نقطه میانی در یک پانل نصب کرد - جوشکاری RF پارچه پوشش داده شده را به پورت بدون آسیب رساندن به هر یک از مواد نصب کرد.
• لوله ای که به یک درز جوش داده شده است.قرار دادن بدنه شیر مستقیماً روی درز دشوار است، بنابراین روش معمول جوش دادن لوله به درز و وصل کردن یک شیر فشرده سازی به لوله است.

در هر صورت، جوش سوپاپ یک پنجره فرآیند جدا از درزهای بدنه است و مجموعه پارامترهای خود و بازرسی خاص خود را دریافت می کند. همچنین به دلیل این که در بخش بعدی توضیح داده می شود، این ویژگی به طور خاص ارزش آزمایش فشار را دارد.

حالت خرابی که خریداران باید درباره آن بدانند

این مورد روی هر کیسه ای با دریچه یا عملکرد نگهدارنده هوا اهمیت دارد:یک درز ضعیف می‌تواند از بررسی اولیه نشت عبور کند و پس از چرخه‌های باد کردن مکرر، لرزش حمل‌ونقل یا استفاده در هوای سرد باز هم از کار بیفتد.یک غواصی تک عبور/عقب در انتهای خط دوام مهر و موم را ثابت نمی کند - ثابت می کند که مهر و موم در روز وجود داشته است.

به همین دلیل است که QC در این نوع محصول باید شامل بازرسی بصری باشد،تست لایه برداری, حفظ فشار، وبازرسی لایه برداریبه جای آزمایش آب به تنهایی. همچنین این دلیلی است که ما استخراج خلاء را با 24 ساعت نگه‌داشتن کالاهای نهایی انجام می‌دهیم: فشار منفی پایدار در طول یک روز کامل، مهر و موم‌های حاشیه‌ای را نشان می‌دهد که یک غوطه‌وری کوتاه اجازه می‌دهد از بین بروند.

نقاط بار: چرا هارنس قبل از جوشکاری بدنه دوخته می شود

یک بسته 38 لیتری کایاک بارگیری شده، تمام وزن خود را از طریق لنگرهای مهار شانه می اندازد، و یک پارویی که مژه های عرشه را می بندد و باز می کند، آن لنگرها را دائماً چرخ می دهد. اتصالات فقط جوش داده شده می توانند تحت برش مداوم پوسته شوند، بنابراینمهارها، تکه‌های حلقه D، لنگر بند ناف و دسته‌های کشنده قبل از جوشکاری پوسته با کشش بالا به صفحات تخت دوخته می‌شوند.. ردپای دوخته شده بار را پخش می کند. جوشکاری و تقویت بعدی سوراخ ها را می پوشاند. سپس لنگرها به جای اینکه با چشم قضاوت شوند، بارگذاری و تند و سریع تست می شوند.

این همان جایی است که راهنمایی ورزش‌های پارو اهمیت دارد - دنده‌های عرشه باید حداقل در دو نقطه متصل شوند، بنابراین لنگرها باید برای استفاده مکرر و ضربه‌ای به جای وزن ثابت ساخته شوند.

چسباندن پنل پشتی

پنل پشتی یک تکه EVA در بسته های کایاک ما وزن را کاهش می دهد و ایجاد گرما را در هنگام پیاده روی به محل نصب کاهش می دهد. EVA به خودی خود قابل جوش RF است، که به پانل اجازه می دهد تا به جای چسباندن روی آن، در ساختار ادغام شود - و جوشکاری در اینجا به همان دلیلی که در جاهای دیگر است به چسب ترجیح داده می شود:اتصالات جوشی از پیری چسب و خطرات فعال شدن مجدد جلوگیری می کندکه دقیقاً حالت‌های خرابی هستند که کیسه‌ای که مرطوب در یک گاراژ گرم ذخیره می‌شود، پیدا می‌کند.

یک سیستم آب بندی متفاوت: بسته شدن نوار لاستیکی

هر کیسه کایاک با رول تاپ بسته نمی شود. ساخت و ساز اعزامی ما با یکنوار آب بندی لاستیکی طبیعی فشرده در زیر یک دریچه تاشو، که توسط یک تسمه فشرده سازی مرکزی بسته شده است- یک سیستم مکانیکی متفاوت که به IPX8 می رسد. ساخت آن مراحلی را اضافه می کند که رول تاپ ندارد: نوار لاستیکی باید درست در امتداد دهانه کامل چسبانده شود، هندسه فلپ باید به طور مربع روی آن تا شود، و تسمه فشاری باید به طور یکنواخت در عرض گیره کند. بستن ناهموار شکست کلاسیک است - مهر و موم که در وسط و شکاف در یک انتها نگه داشته می شود، غوطه ور شدن معمولی را پشت سر می گذارد و تحت فشار نشت می کند.

نام تجاری: قبل از جوشکاری چاپ کنید

یک نقطه توالی مفید برای برندها:چاپ روی صفحه یا مهر زنی داغ را می توان قبل از تکمیل جوش در لایه های فیلم گنجاند.استفاده از گرافیک در حالی که پانل ها هنوز مسطح هستند، ثبت بهتری را به همراه دارد و از کار در اطراف یک پوسته سه بعدی تکمیل شده جلوگیری می کند. چاپ انعکاسی در اینجا نیز ارزش مشخص کردن را دارد - پاروها اغلب در هنگام سحر و غروب روی آب هستند و یک علامت بازتابی باعث می شود کیسه در نور کم قابل پیدا شود و در عین حال به عنوان املاک تجاری دو برابر شود.

این برای خلاصه شما به چه معناست

• مواد قابل جوش را مشخص کنید- PVC، TPU، نایلون با پوشش TPU یا EVA. پلاستیک های غیر قطبی مانند PP و PE را به هیچ وجه نمی توان با RF جوش داد.
• ضخامت پوشش را بررسی کنید- کمتر از 3 تا 5 میلی متر، پارچه پوشش داده شده به طور قابل اعتماد جوش نمی شود.
• در مورد نفوذها زود تصمیم بگیرید- موقعیت‌های سوپاپ، پنجره، قفل و جیب همگی بر طراحی قالب و هزینه ابزار تأثیر می‌گذارند و پس از وجود قالب، جابجایی آنها گران است.
• هندسه پوسته را مناسب جوش نگه دارید- منحنی های ملایم و دوخت های تمیز درزها نسبت به شعاع های محکم و درزهای همگرا، تکرارپذیرتر هستند.
• جزئیات هر نقطه بارگذاری- مهار، حلقه‌های D، طناب‌های مژه، دسته حمل و نحوه لنگر انداختن هر کدام.
• تست های مناسب را بخواهید- استحکام لایه برداری، حفظ فشار و بازرسی لایه لایه شدن، نه فقط بررسی غوطه وری عبور/عقب.
• بودجه برای ابزار- یک شکل پوسته سفارشی نیاز به یک قالب مسی سفارشی دارد که به طور جداگانه ذکر شده است، با زمان سررسید قبل از اولین نمونه.

اساس محصول

این کیسه های جوش داده شده از Sealock'sکیسه خشکخط، نقطه شروع مساوی برای یک پروژه کایاک سفارشی هستند - هیچ کدام بالاتر از دیگری قرار نمی گیرند. هر کدام قابلیت تولید متفاوتی را که در بالا توضیح داده شد نشان می دهد:

تصویر	مدل و مشخصات	توانایی تولید را نشان می دهد	MOQ

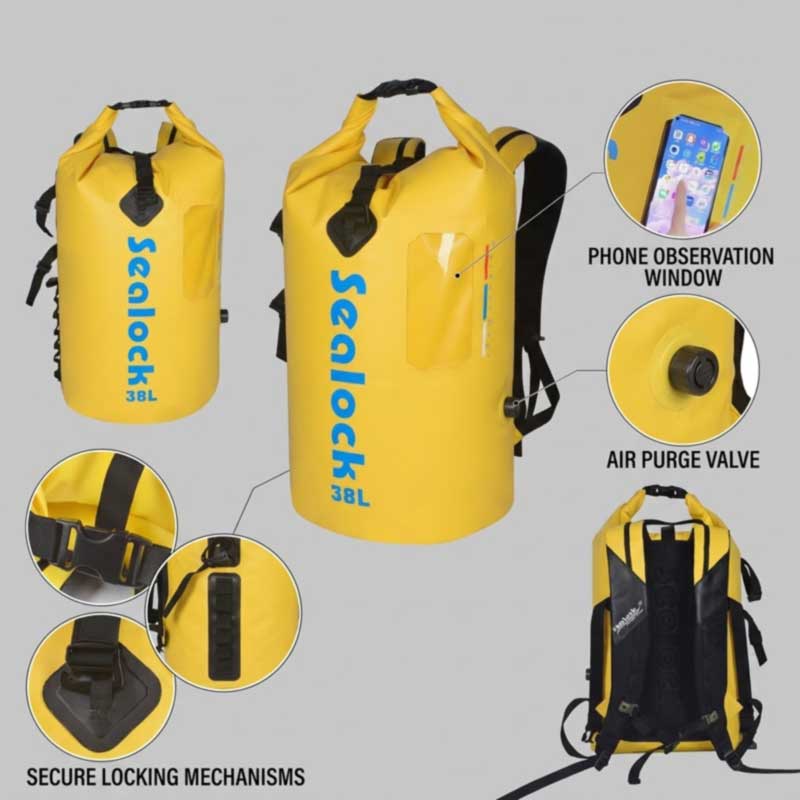

	کوله پشتی خشک 38 لیتری ضد آب برای کایاک— PVC 500D، 0.5 میلی متر؛ پوسته نیم دایره؛ جیب شیشه جلو برای گوشی؛ قفل چند منظوره برای تخته پارویی؛ دریچه باد / باد کردن جانبی پنل پشتی یک تکه EVA.	جوشکاری پوسته منحنی، یکپارچه سازی سوپاپ، پانل پنجره، اتصال EVA - همه در یک ساخت	300-500
	کوله پشتی خشک کایاک SL-E977- 28 لیتر؛ پی وی سی 500D، 0.5 میلی متر؛ پوسته نیم دایره؛ پنجره تلفن؛ قفل چند منظوره؛ دریچه باد / باد کردن جانبی پنل پشتی EVA	همان سکو با ظرفیت سفر یک روزه	300-500
	کیسه خشک لوله SL-D045 با شیر گاز- 20 لیتر، اندازه های 2 تا 100 لیتر؛ پی وی سی؛ شیر گاز برای کنترل تورم و کاهش باد. رنگ های سفارشی؛ نمونه 5-7 روز.	ادغام سوپاپ در یک لوله ساده - مسیر کم هزینه برای کنترل هوا	500
	کیسه خشک لوله SL-D693 با پنجره و جیب زیپی— 15 لیتر (53×36 سانتی متر) / 20 لیتر (57×38 سانتی متر)؛ برزنت PVC 500D;IPX7; پنجره فیلم شفاف PVC؛ جداسازی خشک و مرطوب؛ بند تقویت شده قابل جدا شدن؛ سگک POM.	جوش فیلم شفاف به برزنت به اضافه یک جیب زیپی مهر و موم شده در یک بدنه	300
	بسته اکسپدیشن ضد آب SL-J033- 45 لیتر / 55 لیتر / 65 لیتر؛ TPU روکش شده بر روی نایلون 420D.IPX8از طریق نوار آب بندی لاستیکی طبیعی + فلپ تاشو + تسمه فشرده مرکزی. پایه سایش تقویت شده؛ مهار بالشتک، بند جناغ سینه، کمربند لگن، دسته حمل. لوله بازتابی	سیستم آب بندی نوار لاستیکی و مهار باربری کامل	300-500
	کوله پشتی خشک SL-E102— 15 لیتر / 20 لیتر / 30 لیتر با ابعاد منتشر شده در هر اندازه؛ مش PVC 500D; رنگ ها و اندازه های سفارشی	سه ظرفیت در ابزار مشترک - استهلاک قالب کارآمد	300

شرایط تولید و کنترل کیفیت

مورد	جزئیات
MOQ	300-500 عدد در هر مدل
ابزار سازی	قالب مسی سفارشی در هر هندسه پوسته، به طور جداگانه ذکر شده است. استفاده مجدد در سفارشات تکراری
نمونه برداری	3-10 روز در هر دور پس از ابزار. معمولا دو دور
تولید	20-45 روز پس از تایید نمونه
ظرفیت	9 خط جوش HF در 27.12 مگاهرتز؛ حدود 100000 واحد در ماه
گزینه های رتبه بندی	تأیید IPX7 در سازه های رول تاپ جوش داده شده. IPX8 در ساخت و ساز لاستیکی مهر و موم

کیفیت در سه سطح تعیین می شود -IQC(پارچه ورودی از نظر ضخامت پوشش، چسبندگی و جوش پذیری، به علاوه دریچه ها، سخت افزار قفل، سگک ها و بافته ها در برابر استاندارد امضا شده بررسی می شود)IPQC(تحمل برش، یکپارچگی جوش بر روی درزها و نفوذهای بدنه، نصب شیر و پنجره، مونتاژ مهار و نقطه شلاق، با آزمایش لایه برداری روی جوش های نمونه در هر شروع اجرا)، وOQC(نمونه‌گیری ISO 2859 AQL، آزمایش دسته‌ای غوطه‌وری واقعی در آب، حفظ فشار در سازه‌های دریچه‌دار، بازرسی لایه‌برداری، و مقایسه نمونه طلا، با SGS یا QIMA موجود). Sealock همچنین مراحل کامل بازرسی مشتری را در مورد کالاهای نهایی به شدت اجرا می کند:جعبه گشایی، استخراج خلاء، استراحت استاتیک 24 ساعته و تعیین نشت هوا. این آزمایشگاه علاوه بر این، استحکام جوش و استحکام لایه‌برداری، آزمایش بارگذاری سیکلی 1500+ با بارگذاری ناگهانی روی لنگرها و نقاط شلاق، بررسی شناوری، سایش، پارگی، کشش، اسپری نمک، UV، ثبات رنگ و تفاوت رنگ را اجرا می‌کند.

سوالات متداول: تولید کیف کایاک

س: آیا می توانید یک پوسته منحنی یا منحنی را جوش دهید؟
ج: بله. جوش های منحنی زمانی قابل اجرا هستند که فاصله قالب بین ابزار بالا و پایین دقیقاً کنترل شود - این به جای فشار گیره، متغیر حاکم بر یک منحنی است. این نیاز به طراحی قالب خاص برای کانتور پوسته دارد.

س: چگونه یک شیر باد کردن بدون آسیب رساندن به مهر و موم یکپارچه می شود؟
پاسخ: یا یک شیر فلنجی جوش داده شده در پانل میانی - پورت ها و شیرها با فلنج های قابل جوش دقیقاً برای این کار ارائه می شوند - یا یک لوله جوش داده شده در یک درز با یک دریچه مناسب فشرده سازی متصل شده است. جوش سوپاپ دارای مجموعه پارامترهای خاص و بازرسی خاص خود است.

س: چرا برخی از پنجره های شفاف با گذشت زمان لایه لایه می شوند؟
پاسخ: معمولاً به این دلیل که جوش مواد غیرمشابه اشتباه تنظیم شده است. ماده با Tg بالاتر باید ابتدا گرم شود و گرما را به Tg پایین تر منتقل کند. از جهت دیگر اجرا کنید، فیلم نرم‌تر بیش از حد ذوب می‌شود، در حالی که دیگری هرگز به درستی فیوز نمی‌شود، و اتصالی ایجاد می‌کند که خوب به نظر می‌رسد و بعداً خراب می‌شود.

س: آیا یک آزمایش آب برای علامت زدن کیسه سوپاپ کافی است؟
پاسخ: خیر. یک درز ضعیف می‌تواند از بررسی نشت اولیه عبور کند و پس از چرخه‌های باد کردن مکرر، لرزش حمل‌ونقل یا استفاده در هوای سرد همچنان از کار بیفتد. تست لایه برداری، حفظ فشار و بازرسی لایه لایه شدن را در کنار غوطه وری بخواهید.

س: آیا آرم ما می تواند قبل از مونتاژ ادامه یابد؟
پاسخ: بله، و بهتر است - چاپ روی صفحه و مهر زنی داغ روی لایه‌های فیلم در حالی که پانل‌ها صاف هستند، قبل از جوشکاری اعمال می‌شود، که ثبت تمیزتر را می‌دهد. چاپ انعکاسی ارزش مشخص کردن را برای دید در سپیده دم و غروب دارد.

س: چه چیزی تعیین می کند که آیا طراحی ما قابل ساخت است؟
A: قابلیت جوشکاری مواد (PVC، TPU، نایلون پوشش داده شده یا EVA - هرگز PP یا PE)، ضخامت پوشش حداقل تقریباً 3-5 میلی متر، هندسه پوسته ای که قالب می تواند دنبال کند، و موقعیت هر نفوذ. ما قبل از استفاده از ابزار، نقشه ای را برای جوش پذیری بررسی می کنیم و تغییراتی را پیشنهاد می کنیم که هم کیفیت و هم عملکرد را بهبود می بخشد.

با کارخانه صحبت کنید

برای تولید یک کیسه کایاک سفارشی، با Sealock تماس بگیریدinfo@sealock.com.hkیا 82009361-769-86+. بیش از بیست سال جوشکاری با فرکانس بالا، 9 خط جوشکاری، ادغام شیر و پنجره، ابزارهای قالب سفارشی و یک روش بازرسی کامل مشتری در هر محموله.
