1. جوش RF چیست؟

جوشکاری RF که به آن جوشکاری با فرکانس بالا یا جوش دی الکتریک نیز گفته می شود، یک فرآیند تولیدی است که مواد ترموپلاستیک را با استفاده از انرژی الکترومغناطیسی به جای گرمای خارجی، چسب ها یا چسباندن مکانیکی به هم متصل می کند. این دو اصطلاح در عمل صنعتی قابل تعویض هستند. فیزیک زیربنایی یکسان است.

مشخصه متمایز جوشکاری RF جایی است که گرما منشا می گیرد. در آب بندی حرارتی معمولی، انرژی حرارتی به سطح ماده اعمال می شود و به داخل هدایت می شود. در جوشکاری RF، میدان الکترومغناطیسی به مواد نفوذ می کند و گرما را از درون، در سطح مولکولی تولید می کند. این گرمایش داخلی پیوندی را ایجاد می‌کند که در بیشتر موارد، قوی‌تر از پارچه پایه در دو طرف اتصال است.

این فناوری از دهه 1940 مورد استفاده صنعتی قرار گرفته است، در ابتدا برای کاربردهای پزشکی و بسته بندی مبتنی بر PVC. پذیرش آن در تولید دنده‌های پریمیوم در فضای باز تسریع شد زیرا TPU جایگزین PVC در سراسر دسته‌بندی‌های محصول شد که انعطاف‌پذیری، انطباق با محیط زیست و عملکرد طولانی‌مدت اهمیت دارد. امروزه، جوش RF روش استاندارد ساخت و ساز برای هر محصول ضدآبی است که نیاز به نگه داشتن تحت فشار هیدرواستاتیک پایدار دارد – نه فقط مقاومت در برابر پاشش سطحی.

کاربردهای معمول محصول عبارتند از:

• کیسه های خشک شناور و کوله پشتی ضد آب
• خنک کننده های نرم ضد نشتی و حامل های عایق
• سازه های بادی در فضای باز
• بسته بندی حمل و نقل پزشکی ضد آب
• موارد تجهیزات نظامی و تاکتیکی

2. جوش RF چگونه کار می کند

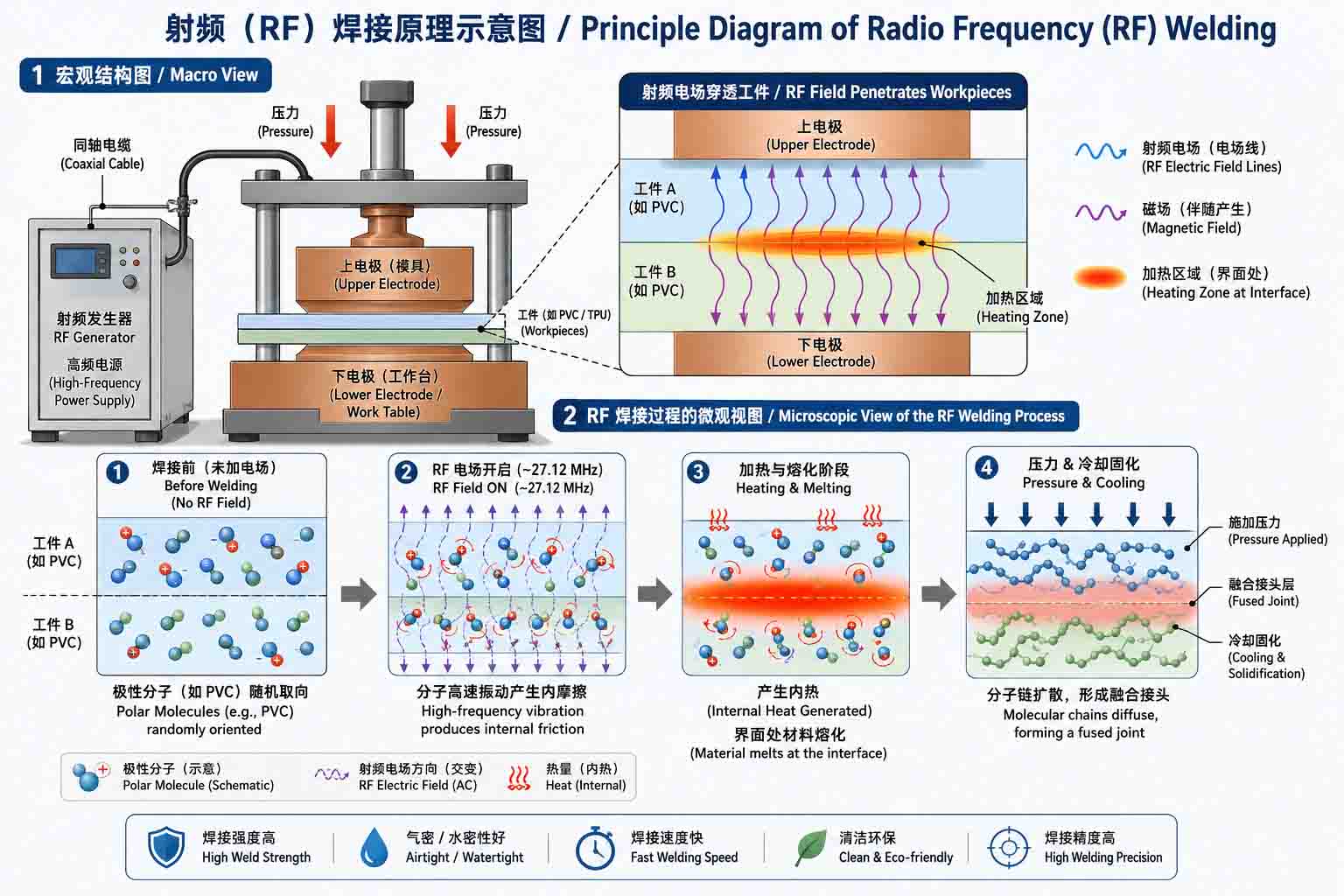

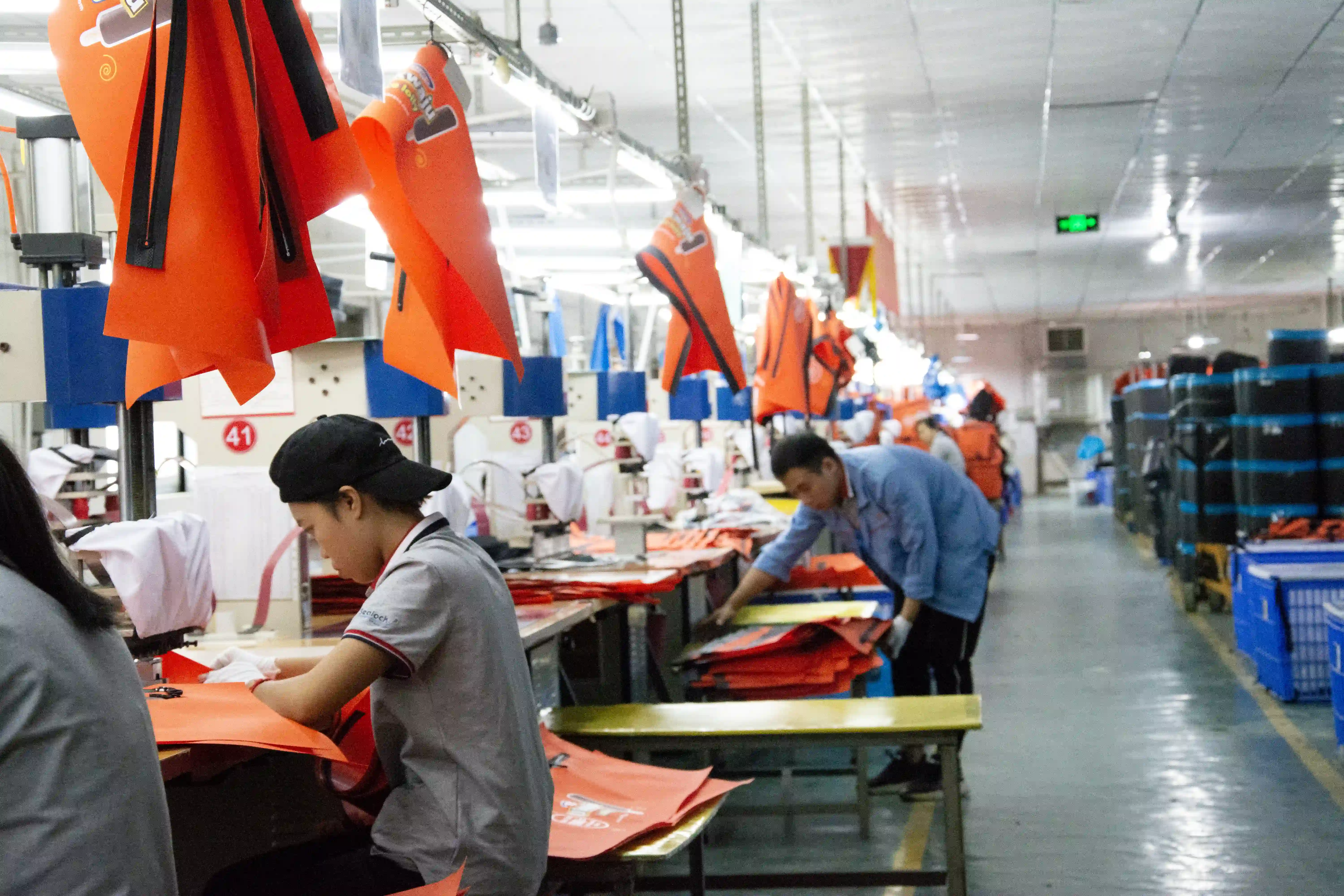

تجهیزات جوش RF با عبور جریان متناوب با فرکانس بالا - معمولاً بین 27 مگاهرتز و 40 مگاهرتز، که 27.12 مگاهرتز رایج‌ترین فرکانس صنعتی است - بین دو الکترود فلزی (که قالب‌ها یا صفحات نامیده می‌شوند) کار می‌کنند. ماده ای که قرار است جوش داده شود بین این قالب ها قرار می گیرد.

هنگامی که مواد ترموپلاستیک با ساختارهای مولکولی قطبی در معرض یک میدان الکترومغناطیسی متناوب سریع قرار می گیرند، مولکول های آنها سعی می کنند با هر نوسان میدان دوباره همسو شوند. در 27.12 مگاهرتز، این به معنای تقریباً 27 میلیون تلاش برای تنظیم مجدد در ثانیه است. اصطکاک ایجاد شده توسط این حرکت مولکولی گرما تولید می کند - نه در سطح، بلکه به طور یکنواخت در سراسر ضخامت ماده در ناحیه جوش.

به طور همزمان، پرس فشار پنوماتیک کنترل شده را به قالب ها اعمال می کند و لایه های مواد را به هم فشرده می کند. هنگامی که دمای داخلی به نقطه همجوشی ماده می رسد، لایه های سطح مشترک ذوب می شوند و در سطح مولکولی در هم می آمیزند. هنگامی که انرژی RF حذف می شود و مواد تحت فشار مداوم سرد می شوند، دو لایه به یک ماده پیوسته تبدیل می شوند - نه چسبیده، نه دوخته شده، بلکه ذوب شده اند.

این تولید گرمای داخلی چندین مزیت عملی نسبت به روش‌های حرارتی سطحی دارد:

• پیوند به جای اینکه از سطح به سمت داخل پیش برود به طور یکنواخت در کل منطقه جوش شکل می گیرد
• سطوح بیرونی کمتر دچار سوختگی یا تغییر شکل می شوند، زیرا خود الکترودها نیازی به رسیدن به دمای همجوشی ندارند.
• هندسه های قالب پیچیده می توانند الگوهای جوش دقیق و قابل تکرار از جمله منحنی ها، گوشه ها و اتصالات چند لایه را تولید کنند.
• زمان چرخه کوتاه است - معمولاً 3 تا 15 ثانیه در هر جوش بسته به ضخامت ماده و منطقه قالب

3. چرا TPU به ویژه برای جوشکاری RF مناسب است

همه ترموپلاستیک ها به طور یکسان به جوش RF پاسخ نمی دهند. این فرآیند به ماده ای بستگی دارد که ساختار مولکولی قطبی داشته باشد - ساختاری که در آن بار الکتریکی به طور نابرابر در سراسر مولکول توزیع می شود. مولکول های قطبی با تلاش برای جهت دهی به میدان های الکترومغناطیسی متناوب پاسخ می دهند. تلاش برای جهت گیری چیزی است که گرما تولید می کند.

TPU (پلی اورتان ترموپلاستیک) به دلیل پیوندهای اورتان در ستون فقرات مولکولی آن، ساختاری به طور طبیعی قطبی دارد. این باعث می‌شود که به انرژی RF بسیار پاسخگو باشد و جوش‌کاری مداوم در طیف وسیعی از ضخامت‌ها و پیکربندی‌های لمینت نسبتاً آسان باشد.

علاوه بر سازگاری با RF، TPU چندین ویژگی مواد را به ارمغان می آورد که آن را به بستر ترجیحی برای تجهیزات بیرونی ضد آب ممتاز تبدیل می کند:

سایر مواد قابل جوش RF شامل پارچه های روکش شده با PVC، EVA و فیلم های خاص PU است. PVC گزینه قدیمی است - به راحتی و ارزان جوش می شود، اما خطرات نظارتی مرتبط با نرم کننده را به همراه دارد و در دماهای پایین شکننده می شود. برای محصولاتی که دوام دارند یا برای برندهایی که الزامات انطباق با محیط زیست دارند، TPU انتخاب عملی است.

4. جوش RF در مقابل دوخت سنتی: تفاوت در واقع در استفاده به چه معناست

مقایسه بین درزهای جوش داده شده با RF و درزهای دوخته شده از نقطه نظر مهندسی ساده است، اما ارزش آن را دارد که در مورد مکان و نحوه شکست ساخت و ساز دوخت دقیق باشیم – زیرا حالت شکست اغلب کند و تا زمانی که اینطور نباشد واضح نیست.

حالت شکست نوار درز سزاوار توجه ویژه است. نوار در شرایط جدید و در شرایط متوسط ​​عملکرد مناسبی دارد. مشکل این است که کیسه‌ها و خنک‌کننده‌های ضدآب در شرایط معتدل زندگی نمی‌کنند - آنها مملو از وسایل سنگین و مرطوب می‌شوند، در حین حمل و نقل مکرر خم می‌شوند، در وسایل نقلیه داغ رها می‌شوند و گهگاه روی آن‌ها می‌نشینند. تحت این بارهای دنیای واقعی، خطوط باند نواری در لبه ها و گوشه ها شروع به بلند شدن می کنند. لایه لایه از بیرون نامرئی است تا زمانی که آب وارد آن شود.

جوشکاری RF این مسیر تخریب را به طور کامل حذف می کند. هیچ لبه نواری برای بلند کردن، هیچ سوراخ سوزنی برای باز کردن تحت فشار، و هیچ نخی برای سایش در نقاط تنش درز وجود ندارد. ناحیه جوش یا نگه می‌دارد یا نمی‌کند - و در یک جوش به درستی اجرا شده روی مواد سازگار، به خوبی از نقطه‌ای که پارچه اطراف ابتدا شکست می‌خورد، باقی می‌ماند.

5. فرآیند تولید جوش RF، گام به گام

مرحله 1 - آماده سازی مواد

پانل های چند لایه TPU با استفاده از برش CNC یا سیستم های برش سفارشی به ابعاد دقیق برش داده می شوند. دقت پانل در این مرحله به طور مستقیم بر تراز جوش پایین دست تأثیر می گذارد. حتی چند میلی متر دریفت ابعادی باعث ایجاد ناحیه جوش ناهمتراز می شود. سطوح مواد باید عاری از آلودگی باشند-روغن های ناشی از جابجایی، گرد و غبار ناشی از برش، یا رطوبت ناشی از ذخیره سازی همگی می توانند در انتقال انرژی RF اختلال ایجاد کنند و همجوشی ناقص ایجاد کنند.

مرحله 2 - انتخاب قالب و راه اندازی ماشین

قالب جوش الکترود شکلی است که هندسه جوش را تعیین می کند. پیکربندی‌های مختلف محصول به پروفیل‌های قالب متفاوتی نیاز دارند - یک قالب درز مسطح برای اتصالات پانل، یک قالب برای بسته‌های منحنی یا تکه‌های تقویت‌کننده، یک قالب چند حفره برای جوش‌های تکراری با حجم بالا. انتخاب قالب با هندسه جوش خاص مورد نیاز محصول مطابقت دارد. پارامترهای ماشین - فرکانس، توان خروجی، فشار پرس و زمان چرخه - بر اساس فرمول TPU خاص و ضخامت ماده در حال جوش کالیبره می شوند. این پارامترها در SOP محصول ثبت شده و به طور مداوم در طول دوره های تولید تکرار می شوند.

مرحله 3 - تعیین موقعیت مواد

پانل ها با توجه به طرح جوش در داخل قالب قرار می گیرند. موقعیت ثابت برای یکنواختی عرض جوش بسیار مهم است. اکثر تنظیمات حرفه ای جوش RF از راهنماهای ثابت یا علائم ثبت برای حذف تغییر موقعیت اپراتور استفاده می کنند.

مرحله 4 - فعال سازی انرژی RF و پیوند فشار

پرس بسته می شود و فشار پنوماتیک به پشته مواد اعمال می شود. انرژی RF برای مدت چرخه کالیبره شده فعال می شود. گرمایش مولکولی داخلی ماده را در رابط جوش به دمای همجوشی می رساند در حالی که سطوح بیرونی زیر نقطه تغییر شکل خود باقی می مانند. فشار در طول این مرحله حفظ می شود.

مرحله 5 - خنک کردن تحت فشار

انرژی RF خاموش می شود، اما فشار فشار در طول فاز خنک کننده حفظ می شود. این مرحله ای است که اغلب در محیط های تولیدی با کیفیت پایین میانبر است و مهم است: اگر فشار قبل از جامد شدن ناحیه جوش آزاد شود، ماده ذوب شده می تواند تغییر شکل داده و پیوند ضعیف تری با ناسازگاری ابعادی ایجاد کند. زمان خنک سازی مناسب در مرحله توسعه پارامتر تعیین می شود و به عنوان بخشی غیرقابل مذاکره از چرخه در نظر گرفته می شود.

مرحله 6 - برش و بازرسی

مواد فلاش در محیط جوش بریده شده است. قبل از اینکه قطعه به مرحله مونتاژ بعدی حرکت کند، هر جوش از نظر علائم سوختگی، مناطق همجوشی ناقص یا انحراف ابعادی به صورت بصری بررسی می شود.

6. مهندسی درز: متغیرهایی که تعیین می کنند که آیا جوش ثابت می شود یا خیر

جوشکاری RF فرآیندی نیست که در آن تنظیمات ثابت دستگاه بدون توجه به عوامل دیگر نتایج ثابتی ایجاد کند. عملکرد درز توسط تعامل چندین متغیر تعیین می شود که هر یک باید درک و کنترل شوند.

عرض جوش

مناطق جوش گسترده تر، تنش را در یک منطقه بزرگتر توزیع می کنند و به طور کلی مقاومت بیشتری در برابر ترکیدگی درز ایجاد می کنند. برای محصولاتی که فشار هیدرواستاتیک پایدار یا بار دینامیکی را مشاهده می‌کنند - کیسه‌های خشک شناور، درزهای پایه خنک‌تر، اتصالات مثانه‌ای بادکننده - حداقل عرض جوش یک مورد مشخصات است، نه یک فکر بعدی تولید. جوش های باریک در گوشه ها و انتقال شعاع از نقاط شروع شکست رایج هستند و باید در طول طراحی قالب توجه صریح را به خود جلب کنند.

قوام قدرت RF

توان خروجی ناپایدار در طول چرخه جوش گرمای داخلی غیر یکنواخت ایجاد می کند. نشانگرهای بصری علائم سوختگی در مناطق پرقدرت و مناطق کم رنگ و کم جوش در جاهای دیگر هستند. هیچ کدام در محصولات دارای رتبه فشار قابل قبول نیستند. تجهیزات جوشکاری RF حرفه ای، انتقال توان را در طول چرخه حفظ می کند. تأیید کالیبراسیون دوره ای بخشی از تعمیر و نگهداری تجهیزات مسئول است.

ضخامت مواد و تطبیق فرمول

پارامترهای جوش RF مختص ضخامت مواد و فرمول TPU هستند. مجموعه پارامتری که برای فیلم 0.8 میلی‌متری TPU بهینه شده است، در صورت اعمال بر روی پارچه لمینت شده 1.5 میلی‌متری، همجوشی ناکافی ایجاد می‌کند و در صورت استفاده معکوس، ممکن است مواد نازک‌تری را بسوزاند. هنگامی که مشخصات مواد بین دوره های محصول تغییر می کند - وزن پارچه های مختلف، وزن های مختلف پوشش TPU - پارامترها باید مجدداً تأیید شوند، نه اینکه انتقال آنها را فرض کنیم.

علل شکست رایج

• انرژی RF یا زمان چرخه ناکافی:پیوندی را ایجاد می کند که در سطح کامل به نظر می رسد اما در فشار کم شکست می خورد زیرا رابط هرگز به دمای همجوشی کامل نرسیده است.
• آلودگی سطحی:روغن ها، رطوبت یا ذرات ذرات در محل اتصال جوش، حفره های موضعی را در جایی که همجوشی رخ نمی دهد ایجاد می کند.
• فشار نادرست فشار:خیلی کم اجازه می دهد تا رابط ذوب شده قبل از خنک شدن جدا شود. ارتفاع بیش از حد می تواند مواد را از ناحیه جوش خارج کند و پهنای پیوند موثر را کاهش دهد
• آزاد شدن زودهنگام فشار در حین خنک سازی:ایجاد اعوجاج ابعادی و کاهش استحکام باند در لبه های ناحیه جوش
• پوشیدن قالب:سطوح قالب فرسوده یا آسیب دیده توزیع فشار ناهماهنگی را ایجاد می کند که منجر به کیفیت جوش متغیر در سرتاسر سطح قالب می شود.

7. جوش RF در تولید کولرهای نرم

خنک کننده های نرم کاربرد ویژه ای برای مهندسی درز دارند زیرا الزامات هیدرواستاتیکی (لاینر باید آب را بدون نشتی نگه دارد) با الزامات حرارتی (سیستم عایق نباید در اثر نفوذ رطوبت به خطر بیفتد) و الزامات بهداشتی (سطوح داخلی باید قابل تمیز و مقاوم در برابر قالب باشند) را ترکیب می کنند.

در یک خنک کننده نرم دوخته شده، درز بین آستر داخلی و لایه فوم عایق یک مسیر رطوبت است. آب یخ ذوب شده از سوراخ سوزن عبور می کند و بین آستر و کف جمع می شود، جایی که نمی تواند تخلیه یا خشک شود. طی هفته‌ها استفاده منظم، این باعث ایجاد بو و کپک دائمی می‌شود که افسران تدارکات به طور مداوم آن را به عنوان شکایت اصلی در مورد کیفیت محصول عرضه‌کننده قدیمی معرفی می‌کنند.

جوشکاری RF این مسیر را از نظر ساختاری حذف می کند. آستر داخلی یک خنک کننده نرم جوش داده شده با RF یک حوضه ضد آب است - بدون شکاف درز، بدون سوراخ سوزن، بدون لبه نوار. آب یخ ذوب شده در آستر باقی می ماند و می توان آن را بیرون ریخت یا پاک کرد. لایه عایق در طول عمر محصول خشک می ماند.

مزایای عملکرد اضافی ساختار خنک کننده نرم جوش داده شده RF:

• محفظه داخلی هوادار، تبادل گرمای همرفتی را کاهش می‌دهد و به طور مستقیم مدت زمان نگهداری یخ را بهبود می‌بخشد
• سطوح داخلی صاف و غیر متخلخل TPU مطابق با استانداردهای تماس با مواد غذایی است و در برابر رشد میکروبی مقاومت می کند.
• تکه های تقویت شده با جوش HF امکان اتصال حلقه D و دسته بدون سوراخ کردن غشای ضد آب اولیه را فراهم می کند.
• سیستم های بسته شدن زیپ ضد آب را می توان برای تکمیل بدنه جوش داده شده ادغام کرد و عملکرد هرمتیک را در نقطه دسترسی حفظ کرد.

8. تست آزمایشگاهی و کنترل کیفیت برای محصولات جوش داده شده RF

ساخت و ساز جوش داده شده RF فقط به اندازه فرآیند QC که آن را تأیید می کند قابل اعتماد است. بازرسی بصری ضروری است اما کافی نیست - یک درز می تواند کاملاً جوش خورده روی سطح ظاهر شود در حالی که حاوی حفره های داخلی است که تحت فشار از بین می روند. QC درجه حرفه ای برای محصولات جوش داده شده ضد آب RF شامل چندین پروتکل تست مجزا است.

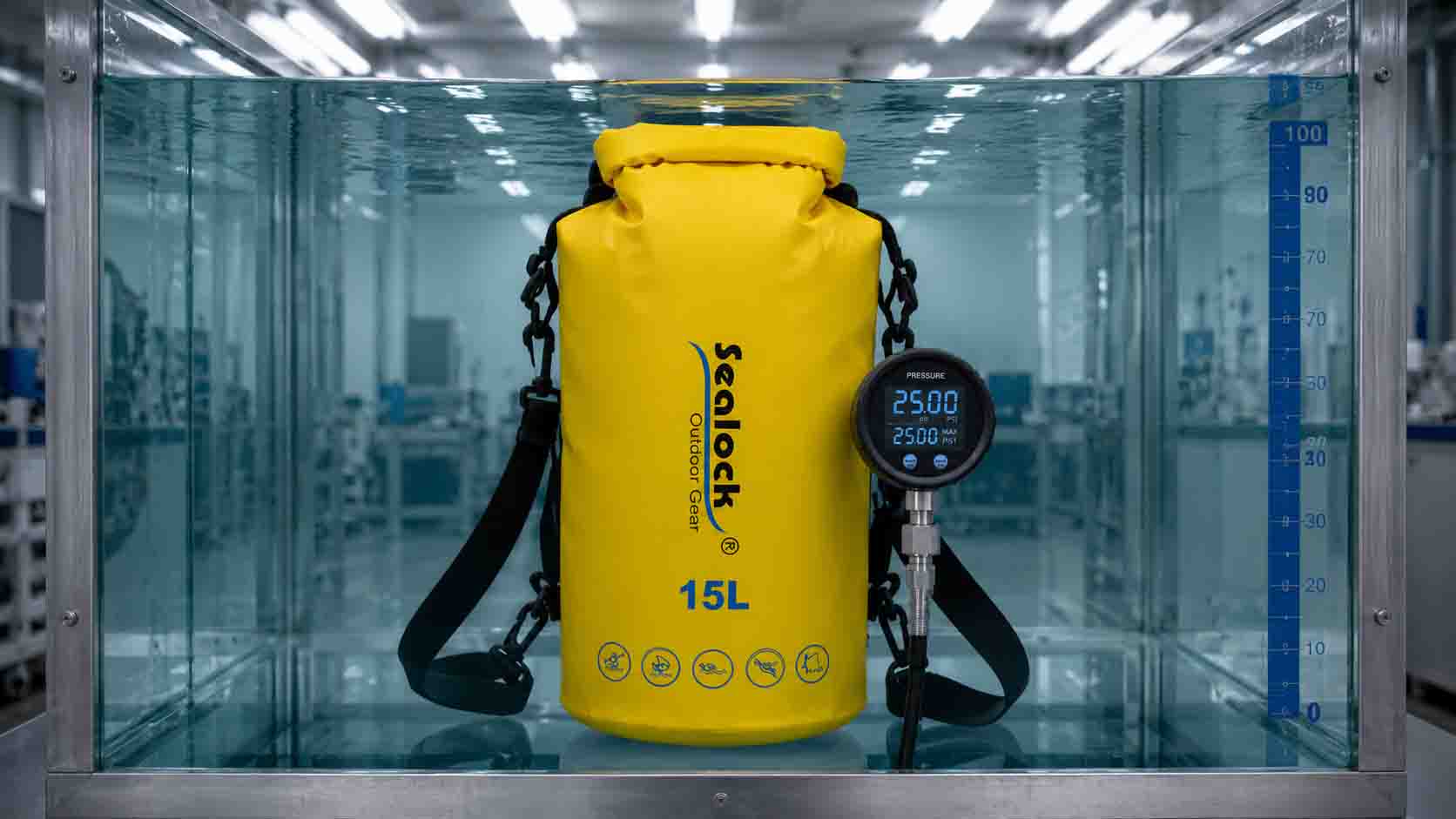

تست فشار هوا (هیدرواستاتیک).

مستقیم ترین تست یکپارچگی درز برای محصولات دارای رتبه فشار. کیسه یا خنک کننده تکمیل شده تا فشار داخلی مشخصی باد می شود - 1.0 بار استاندارد برای کاربردهای شدید دریایی و شناور است - و برای مدت معینی در آن فشار نگه داشته می شود. کیسه غوطه ور می شود یا با آب صابون مشاهده می شود تا انتشار میکرو حباب در هر نقطه درز یا بسته شدن تشخیص داده شود. بدون آلایندگی شرط پاس است. این تست هم عملکرد هیدرواستاتیک و هم مقاومت در برابر انفجار را به طور همزمان تایید می کند.

تست غوطه وری در آب

محصول در عمق مشخصی برای مدت زمان مشخصی غوطه ور می شود، سپس از نظر رطوبت به داخل بازرسی می شود. این آزمایش نقاط ریز نشتی را شناسایی می‌کند که ممکن است حباب‌های قابل تشخیص را تحت آزمایش فشار هوای ساکن تولید نکنند، اما در شرایط غوطه‌وری واقعی اجازه نفوذ آب را می‌دهند.

تست ترکیدگی درز

یک آزمایش مخرب که فشاری را که در آن ناحیه جوش از کار می افتد اندازه گیری می کند. فشار انفجار با حداقل مشخصات محصول مقایسه می شود. نتایج زیر مشخصات یک مشکل پارامتر فرآیند را نشان می دهد که باید قبل از ادامه تولید تشخیص داده و اصلاح شود. آزمایش انفجاری معمولاً برای مجموعه های نمونه از هر دوره تولید به جای واحدهای جداگانه اعمال می شود.

تست فلکس سرد

مناطق جوشکاری که در دمای محیط عملکرد خوبی دارند، می توانند در دماهای پایین به نقاط شکست شکننده تبدیل شوند، به خصوص اگر فرمولاسیون مواد یا پارامترهای خنک کننده برای استفاده در هوای سرد بهینه نشده باشند. آزمایش خمش سرد نمونه‌ها را در دمای تا 20- یا 30- درجه سانتیگراد با خمش مکرر جوش می‌دهد تا تأیید کند که درز یکپارچگی را تحت شرایط حرارتی و مکانیکی استفاده در مزرعه در هوای سرد حفظ می‌کند.

تست هواشناسی تسریع شده

تابش اشعه ماوراء بنفش، رطوبت بالا و چرخه قرار گرفتن در معرض نمک برای شبیه سازی استفاده چند ساله دریایی در زمان آزمایشگاهی فشرده استفاده می شود. این آزمایش برای نمونه‌های ناحیه جوش به جای محصولات کامل اعمال می‌شود و چسبندگی پوشش TPU، دوام باند جوش و پایداری ابعادی را تحت تنش محیطی طولانی‌مدت ارزیابی می‌کند.

9. کاربردهای رایج محصول جوش داده شده با RF

دنده ضد آب در فضای باز

• کیسه های خشک شناور (رول رول و بسته شدن زیپ)
• کوله پشتی و کیف های ضد آب
• بسته های کمری کایاک سواری و رفتینگ
• کیسه های دم موتورسیکلت و کیسه های ضد آب

خنک کننده های نرم و حامل های عایق

• کوله پشتی های نرم خنک کننده ضد نشتی
• کیسه های خنک کننده ماهی های دریایی
• کولرهای حمل و نقل نمونه پزشکی و واکسن
• کیسه های تحویل زنجیر سرد تجاری

محصولات صنعتی و تاکتیکی

• پناهگاه ها و سازه های بادی در فضای باز
• پوشش ها و کیس های تجهیزات ضد آب
• کیسه های خشک تاکتیکی با مشخصات نظامی
• بسته بندی و محفظه پزشکی ضد آب
