جوش RF چیست؟

جوشکاری RF که به آن جوشکاری با فرکانس بالا یا HF نیز گفته می شود، یک فرآیند تولیدی است که مواد ترموپلاستیک را با استفاده از انرژی الکترومغناطیسی به جای رزوه، چسب یا حرارت سطح به هم متصل می کند. هنگامی که مواد سازگار مانند TPU در معرض یک میدان الکترومغناطیسی با فرکانس بالا قرار می گیرند، مولکول های قطبی درون ماده به سرعت شروع به نوسان می کنند. این حرکت مولکولی گرما را از داخل ماده به سمت بیرون تولید می کند و تحت فشار پنوماتیک کنترل شده، دو لایه در رابط اتصال به هم ذوب می شوند و به یک ساختار پیوسته واحد تبدیل می شوند.

هنگامی که انرژی RF حذف می شود و مواد تحت فشار پایدار خنک می شوند، جوش دائمی می شود. هیچ درزی به معنای سنتی وجود ندارد - فقط یک منطقه که در آن دو قطعه جداگانه از مواد یکی شده اند. نه نخی، نه سوراخ سوزنی، نه نواری که چیزی را کنار هم نگه دارد.

این فناوری در طیف وسیعی از برنامه های کاربردی مورد استفاده قرار می گیرد: کیسه های خشک شناور، ضد نشتخنک کننده های نرم، سازه های بادی در فضای باز، بسته بندی حمل و نقل پزشکی ضد آب و تجهیزات تاکتیکی درجه نظامی. چیزی که این برنامه ها به اشتراک می گذارند عدم تحمل شکست درز است – موقعیت هایی که نشتی نه تنها ناخوشایند بلکه پرهزینه یا خطرناک است.

دوخت سنتی چیست؟

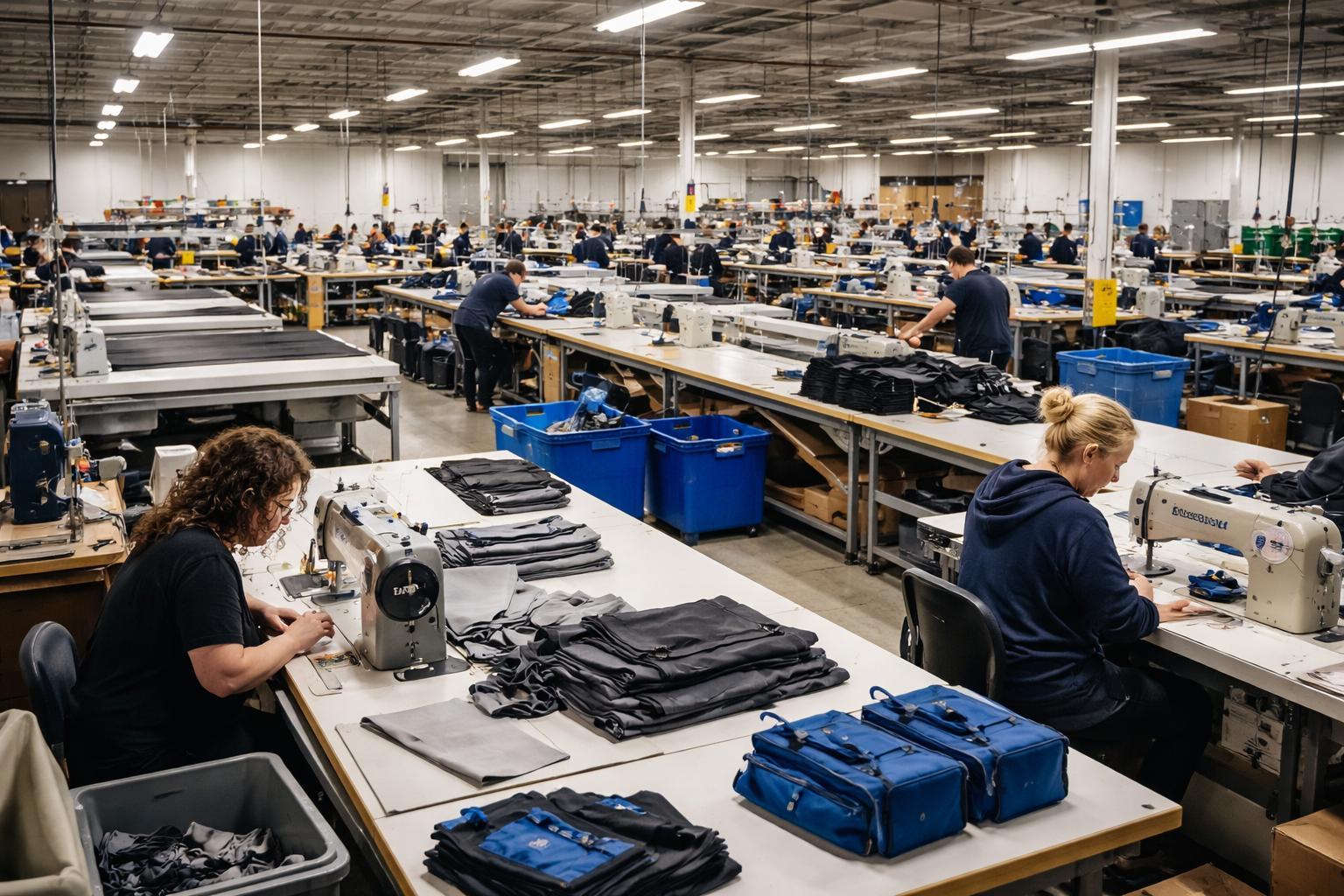

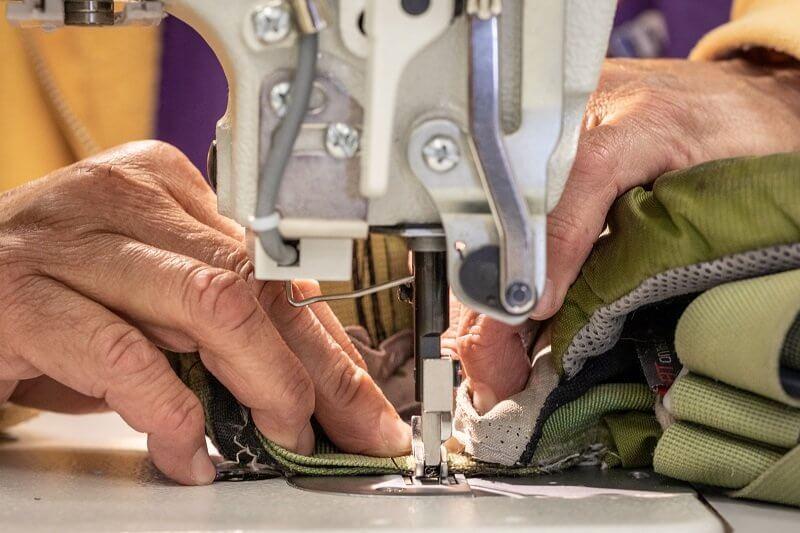

دوخت صنعتی مواد را به صورت مکانیکی به هم متصل می کند: سوزن ها از لایه های پارچه عبور می کنند و نخ حمل می کنند که بین گذرگاه ها قفل می شود تا پانل ها را در کنار هم نگه دارد. این یک فرآیند بالغ و بسیار انعطاف پذیر است که برای بیش از یک قرن ستون فقرات تولید پارچه بوده است. برای اکثر کالاهای پارچه‌ای - پوشاک، چمدان عمومی، وسایل پیاده‌روی قابل تنفس - به خوبی کار می‌کند و مزایای قابل‌توجهی در انعطاف‌پذیری تولید و هزینه ارائه می‌دهد.

مشکل مخصوص کاربردهای ضد آب ساختاری و اجتناب ناپذیر است: عبور هر سوزن از پارچه ضدآب یک سوراخ ایجاد می کند. یک متر دوخت با تراکم استاندارد صدها مورد از این سوراخ ها را ایجاد می کند. به طور جداگانه، هر سوراخ کوچک است. در مجموع، آنها یک مسیر پیوسته را از طریق غشای ضد آب در امتداد هر خط درز در محصول تشکیل می دهند.

تولید کنندگان با نوار درز، پوشش های ضد آب و درزگیرها این مشکل را برطرف می کنند. این راه حل ها تا یک نقطه کار می کنند. آنها می توانند یک محصول دوخته شده را از "مقاوم در برابر آب" به "ضد آب" برای اهداف عملی در شرایط متوسط ​​بالا ببرند. اما آنها مراحل فرآیند را اضافه می کنند، هزینه را اضافه می کنند و مسیرهای شکست خود را معرفی می کنند - لایه لایه شدن نوار، سایش پوشش - که تحت فشار و استفاده مداوم مرتبط می شوند.

نحوه اتصال دو روش به مواد: تفاوت ساختاری

تمایز بین این دو روش ساخت به جایی است که تنش در درز وجود دارد.

در ساخت و ساز دوخته شده، بار مکانیکی روی یک درز با عبور نخ از یک سری سوراخ های سوراخ شده در مواد حمل می شود. نخ در بیشتر موارد باریک تر و استحکام کمتری نسبت به پارچه ای است که به هم چسبیده است. هر سوراخ بخیه یک نقطه تمرکز تنش است - محلی که پارچه سوراخ شده است و خم شدن مکرر تحت بار باعث بزرگ شدن پیشرونده می شود. به همین دلیل است که درزهای دوخته شده به روشی که انجام می دهند شکست می خورند: به تدریج، در نقاط تنش، معمولاً از گوشه ها یا نقاط اتصال که غلظت بار در آنها بالاتر است شروع می شود.

در ساخت و ساز با جوش RF هیچ سوراخ و رزوه ای وجود ندارد. بار روی یک درز در کل منطقه جوش داده شده توزیع می شود که به یک لایه پیوسته از مواد تبدیل شده است. مناطق جوشی که به خوبی اجرا شده اند معمولاً با مقاومت کششی پارچه پایه اطراف مطابقت دارند یا از آن فراتر می روند، به این معنی که در یک آزمایش کشش مخرب، پارچه پایه قبل از اینکه خط جوش جای خود را بدهد پاره می شود. حالت خرابی، زمانی که رخ می دهد، متفاوت است و به طور کلی در اواخر عمر محصول است.

به طور خاص برای عملکرد ضد آب، تفاوت باینری است: درزهای جوش داده شده RF هیچ مسیر ذاتی برای ورود آب ندارند. درزهای دوخته شده، طبق تعریف، انجام می‌شوند، و سوال فقط این است که چقدر آن مسیرها پوشیده شده‌اند.

عملکرد ضد آب: جایی که شکاف قابل اندازه گیری است

در شرایط ایستا و کم فشار - باران کم، یک پاشش کوتاه - تفاوت عملکرد بین یک درز دوخته شده با نوار چسب و یک درز جوش داده شده RF ممکن است بلافاصله آشکار نباشد. هر دو می توانند آب را در آن شرایط حفظ کنند. این شکاف زمانی مشخص می شود که شرایط سخت تر شود.

درزهای جوش داده شده RF بر روی مواد سازگار را می توان با فشار 1.0 بار - معادل فشار هیدرواستاتیک یک ستون آب 10 متری - بدون نشتی آزمایش کرد. این موضوع غوطه ور شدن واقعی، فشار آب ناشی از تندروها و بارهای دینامیکی کیسه کایاک را که روی صخره ها فشرده می شود یا توسط یک پارویی روی آن می نشیند را پوشش می دهد. جوش یا نگه می دارد یا نمی کند، و یک جوش به درستی اجرا شده بر روی TPU با کیفیت به طور قابل اعتمادی نگه می دارد.

درزهای دوخته شده با نوار درز معمولاً با کسری از این فشار نشتی را نشان می دهند. نقطه شکست خاص با کیفیت نوار، سازگاری کاربرد، و تعداد چرخه های استفاده که محصول دیده است متفاوت است - اما 0.1 تا 0.3 Bar یک محدوده واقعی برای ساخت و ساز دوخته شده در شرایط دنیای واقعی است. فراتر از آن، لبه های چسب نواری بلند می شوند و آب سوراخ های سوزن را در زیر آن پیدا می کند.

مفهوم عملی: برای هر چیزی که به عنوان غوطه ور به بازار عرضه می شود، برای محصولات مورد استفاده در محیط های دریایی، یا برای هر برنامه ای که محتویات کیسه در صورت خیس بودن اهمیت دارد، ساخت و ساز دوخته شده با نوار درز راه حل بلندمدتی قابل اعتماد نیست. برای استفاده سبک در فضای باز که مقاومت در برابر پاشش گاه به گاه کافی است، اغلب چنین است.

دوام در طول زمان: چگونه هر نوع درز پیر می شود

تجهیزات فضای باز یک بار استفاده نمی شود. در طول سال‌ها استفاده منظم، پر می‌شود، فشرده می‌شود، تا می‌شود، در معرض اشعه ماوراء بنفش قرار می‌گیرد، آغشته به نمک می‌شود و در دمای چرخه می‌شود. ناحیه درز بسته به روش ساخت، این تنش را به طور متفاوتی جمع می کند.

درزهای جوش داده شده با RF بدون مسیرهای تخریب خاص که بر ساخت دوخت تأثیر می گذارد پیر می شوند. هیچ نخی برای خرد شدن، هیچ سوراخ بخیه‌ای برای باز کردن وجود ندارد، و هیچ چسب نواری برای جدا شدن از انبساط و انقباض مکرر کیسه‌ای که بین آب سرد و نور گرم خورشید حرکت می‌کند، وجود ندارد. جوشی که وقتی محصول جدید است، آزمایش فشار را پشت سر بگذارد، معمولاً سال‌ها بعد با این فرض که ماده پایه از نظر فیزیکی آسیب ندیده است، باقی می‌ماند.

درزهای دوخته شده به گونه‌ای پیر می‌شوند که اغلب نامرئی هستند تا زمانی که نباشند. نخ ها به صورت تدریجی شکسته می شوند. سوراخ های بخیه در غشاهای ضد آب تحت فشار مکرر انعطاف پذیری کمی بزرگ می شوند. نوار درز که در یک محصول جدید عالی به نظر می رسید پس از قرار گرفتن در معرض اشعه ماوراء بنفش و چرخه حرارتی در گوشه ها و لبه ها شروع به بلند شدن می کند. هیچ یک از این تغییرات چشمگیر نیستند - آنها تجمعی هستند. نتیجه محصولی است که در اوایل عمر خود به اندازه کافی عمل می کند و به تدریج و استفاده از آن انباشته می شود تا زمانی که یک رویداد شکست تخریب را آشکار کند.

برای برندهایی که کیفیت محصول را به فروش می‌رسانند و آن را با تعهدات ضمانت می‌فروشند، این مسیر پیری پیامدهای تجاری مستقیمی دارد. ادعاهای بازگشت و ضمانت محصولات ضدآب در اطراف خرابی درزها قرار می گیرند، نه خرابی پارچه - و علت اصلی تقریباً همیشه روش ساخت است.

ظاهر: آنچه که Seam درباره محصول می گوید

این مقوله ای است که بیش از آن چیزی که در مقایسه فنی به نظر می رسد اهمیت دارد.

درزهای جوش داده شده RF همسطح، صاف و از نظر هندسی دقیق هستند. خط جوش حجیم نمی‌کند، رج پارچه‌ای تا شده ایجاد نمی‌کند، و بی‌نظمی بصری ناشی از تغییر کشش نخ در دوخت را ندارد. نتیجه زیبایی‌شناختی به‌عنوان فنی و عمدی خوانده می‌شود - که برای محصولاتی که در فضای باز یا تاکتیکی ممتاز قرار می‌گیرند مناسب است.

درزهای دوخته شده چندان جذاب نیستند، اما خوانش متفاوتی دارند. برای کیف های سبک زندگی، چمدان های مد روز، یا محصولاتی که کیفیت پارچه دست ساز بخشی از هویت برند است، دوخت انتخاب زیبایی شناختی مناسبی است. برای محصولی که بر اساس عملکرد ضدآب و کیفیت مهندسی به بازار عرضه می شود، یک نمای بیرونی دوخته شده با نوار درز قابل مشاهده، چیزی را نشان می دهد که ممکن است موقعیت را کاهش دهد.

خریداران باتجربه در بازار چرخ دنده در فضای باز در استفاده از ساخت درز به عنوان نماینده ای برای کیفیت کلی تولید ماهر شده اند - البته بی دلیل نیست، زیرا همبستگی تمایل دارد برقرار باشد.

هزینه تولید: جایی که مقایسه واقعی متفاوت می شود

نسخه ساده این مقایسه این است که دوخت ارزان تر است. این در سطح واحد و در سطح سرمایه گذاری تجهیزات صادق است. جوشکاری RF به ماشین آلات تخصصی، ابزارهای خاص فرآیند (میز برای هر هندسه جوش) و اپراتورهایی نیاز دارد که نحوه تنظیم و حفظ پارامترهای جوشکاری را درک کنند. تجهیزات دوخت بسیار در دسترس است، اپراتورها راحت تر آموزش داده می شوند، و این فرآیند اشکال پیچیده سه بعدی را با انعطاف پذیری بیشتری مدیریت می کند.

نسخه کاملتر مقایسه، آنچه را که در پایین دست تولید اتفاق می‌افتد، توضیح می‌دهد.

ساخت و ساز جوش داده شده با RF، زمانی که به درستی اجرا شود، نتایج ثابتی را در سرتاسر مراحل تولید با نرخ شکست درز پایین ایجاد می کند. محصولات با نگه داشتن مشخصات ضد آب خود وارد بازار می شوند و در طول عمر محصول به نگهداری آن ادامه می دهند. ادعای گارانتی برای خرابی درز کم است. نرخ بازگشت پایین است.

ساخت و ساز دوخته شده با نوار درز تنوع بیشتری را ایجاد می کند - ثبات کاربرد نوار، کیفیت نوار در دسته های عرضه کننده، توجه اپراتور به پوشش گوشه ها - و خرابی هایی که در نتیجه ایجاد می شود معمولاً بعد از اینکه محصول برای یک یا دو فصل در مزرعه بود ظاهر می شود. تا آن زمان، هزینه از ساخت به اجرای گارانتی، خدمات مشتری و شهرت برند تغییر کرده است.

برای برندهایی که در بازارهای خارجی ممتاز به فروش می‌رسند، جایی که کیفیت محصول یک عنصر موقعیت‌یابی اصلی است، این محاسبه هزینه پایین‌دستی معمولاً علی‌رغم هزینه‌های تولید اولیه بالاتر، به نفع ساخت‌وساز جوش‌شده RF حل می‌شود. برای محصولات بودجه محور که قیمت محور اصلی رقابتی است، دوخت انتخاب منطقی باقی می ماند.

سازگاری مواد: چه چیزی را می توان و چه چیزی را نمی توان با RF جوش داد

جوش RF با برانگیختن مولکول‌های قطبی درون ماده کار می‌کند - به این معنی که فقط روی موادی کار می‌کند که ساختارهای مولکولی قطبی برای تحریک دارند. ترموپلاستیک هایی مانند TPU، PVC، EVA و برخی پارچه های پوشش داده شده با PU با RF سازگار هستند. الیاف طبیعی (پنبه، پشم)، نایلون تصفیه نشده و پلی استر بدون پوشش سازگار نیستند.

این یکی از دلایلی است که تغییر صنعت چرخ دنده در فضای باز به سمت پارچه های لایه بندی شده با TPU در کنار پذیرش ساخت و ساز جوش داده شده با RF تسریع شده است. مواد تا حدی انتخاب شدند زیرا برای این فرآیند مهندسی شده اند.

در دسته مواد سازگار با RF، عملکرد متفاوت است. TPU عموماً به دلیل انعطاف پذیری در هوای سرد، مقاومت در برابر اشعه ماوراء بنفش، گزینه های فرمولاسیون بدون PFAS و خاصیت ارتجاعی طولانی مدت در مناطق جوش، انتخاب ارجح برای کاربردهای برتر در فضای باز است. پی وی سی به راحتی و ارزان جوش می شود اما در بازارهایی با استانداردهای شیمیایی سختگیرانه خطرات نظارتی را به همراه دارد و در دماهای پایین شکننده می شود. انتخاب مواد و پارامترهای فرآیند جوش باید با هم توسعه یابند—تنظیم جوشی که برای یک فرمول TPU به خوبی کار می‌کند ممکن است همجوشی ناقصی را در فرمول دیگری حتی در ضخامت یکسان ایجاد کند.

صنایعی که در آن جوشکاری RF به یک روش استاندارد تبدیل شده است

پذیرش جوش RF با شدت کاربرد مرتبط است - هر چه شکست درز نتیجه بیشتری داشته باشد، صنعت زودتر به سمت ساخت و ساز جوشی حرکت می کند.

تجهیزات پزشکی و بسته‌بندی دارویی دقیقاً به این دلیل که آلودگی ناشی از یک مهر و موم آسیب‌دیده پیامدهای مستقیم ایمنی بیمار را به کار می‌گیرند، اولین استفاده‌کنندگان بودند. تجهیزات نظامی و تاکتیکی دنبال شد زیرا خرابی تجهیزات میدانی در محیط‌های خشن پیامدهای عملیاتی دارد که بازگرداندن محصول به اندازه کافی آن را برطرف نمی‌کند. تجهیزات بیرونی ممتاز - کیسه های خشک، خنک کننده های شناور،کیسه های عرشه دریایی، تجهیزات آب سفید—در همان جهتی حرکت کرده اند که انتظارات مصرف کنندگان برای عملکرد ضد آب واقعی افزایش یافته است و برندها دریافته اند که "مقاوم در برابر آب" در مقابل یک رقیب واقعاً ضد آب به طور مداوم شکست می خورد.

پوشش‌های محافظ صنعتی، سازه‌های بادی و تجهیزات ایمنی ضد آب، چشم‌انداز کاربرد را کامل می‌کنند. در هر مورد، عامل مشترک این است که عملکرد اصلی محصول به حفظ یکپارچگی درز در طول زمان و تحت بار بستگی دارد - نه فقط خارج از جعبه.

هنگامی که دوخت انتخاب مناسب باقی می ماند

جوش RF برتری جهانی ندارد - برای کاربردهای خاص برتر است. دوخت انتخاب عملی در تعدادی از سناریوهای واقعی باقی می ماند.

سازه های سه بعدی پیچیده که به درزها برای پیروی از منحنی های مرکب یا شعاع های محکم نیاز دارند، اغلب با دوخت راحت تر از قالب های جوشکاری که برای هر هندسه باید مهندسی شوند، به خوبی اجرا می شوند. محصولاتی که تنفس آنها مهم است - پوشاک عملکردی، بسته های پیاده روی تهویه شونده - نمی توانند از ساختار جوش داده شده با RF بر روی پانل های اصلی خود استفاده کنند، بدون اینکه انتقال بخار رطوبت را به خطر بیندازند که آنها را کاربردی می کند. کیف های مد و سبک زندگی که در آنها زیبایی نساجی بخشی از هویت محصول است، اغلب با ساخت و ساز دوخته شده بهتر به نظر می رسند. و برای هر برنامه‌ای که در آن «مقاوم در برابر آب» واقعاً کافی است - یک بسته روزانه معمولی که باران گاه‌گاهی می‌بارد اما هرگز غرق نمی‌شود - هزینه اضافی و محدودیت‌های مواد جوشکاری RF با افزایش عملکرد توجیه نمی‌شود.

بسیاری از محصولاتی که به خوبی مهندسی شده اند نیز از هر دو روش عمدا استفاده می کنند. الفکیسه خشک ضد آبممکن است از ساختار جوش داده شده با RF برای بدنه اصلی و رول لاینر (مناطقی که باید تحت فشار نگه دارند) استفاده شود، در حالی که دوخت برای جیب های جانبی خارجی، نقاط اتصال مهار شانه و اتصالات پانل تزئینی در جایی که عملکرد ضد آب مورد نیاز نیست و دوخت انعطاف پذیری طراحی بیشتری را ارائه می دهد استفاده می شود. بهترین سازندگان هر دو فرآیند را به اندازه کافی خوب درک می کنند تا هر کدام را در جایی که بهترین عملکرد را دارند اعمال کنند، نه اینکه انتخاب را به عنوان باینری تلقی کنند.

هزینه واقعی اشتباه ساختن درز

تصمیمات تامین منابع برای محصولات ضدآب بر روی مشخصات پارچه متمرکز است: تعداد انکارها، وزن پوشش، درجه مواد. اینها مهم هستند و خریداران حق دارند آنها را ارزیابی کنند. اما مسئله ساخت درز اغلب در حین تدارکات کمتر مورد توجه قرار می گیرد - و این همان جایی است که بیشتر خرابی های میدانی واقعی منشا می گیرند.

مشتریانی که برمی گردند الفکیسه ضد آببه ندرت گزارش می دهند که پارچه شکست خورده است. آنها گزارش می دهند که آب از داخل نشت کرده است، گوشه ای جدا شده است، علیرغم اینکه محصول ضد آب است، وسایل الکترونیکی یا مواد غذایی آسیب دیده اند. در بیشتر موارد، درز شکست خورد. و در بیشتر موارد شکست درز از روش ساخت و شرایطی که محصول در آن فروخته می شد قابل پیش بینی بود.

خریداران باتجربه OEM یاد گرفته اند که در حین ارزیابی تامین کننده، سوالات مربوط به درز را بپرسند: سازنده درزهای جوش داده شده خود را با چه فشاری تایید می کند؟ آیا تست هیدرواستاتیک در هر واحد انجام می شود یا در هر دسته؟ هنگامی که مواد بین دوره های تولید تغییر می کنند، پارامترهای جوش چگونه مستند و تأیید می شوند؟ آیا تست فلکس سرد بخشی از پروتکل QC است؟ این سؤالات تولیدکنندگان با قابلیت جوش RF واقعی را از کسانی که فناوری را در توانایی های خود فهرست می کنند بدون نظم و انضباط فرآیندی برای اجرای مداوم آن جدا می کند.

ساخت درز از یک پاورقی تولیدی به یک متمایز کننده محصول منتقل شده است. برای برندهایی که در بازار ضد آب ممتاز رقابت می‌کنند، به مشخصات محصول تعلق دارد، نه به عنوان یک جزئیات فرضی.
