تولید کیسه فشرده سازی خلاء سفارشی - TPU جوش داده شده

Sealock یک تولید کننده کیسه فشرده سازی خلاء سفارشی و تامین کننده OEM است. یک کیسه ضد آب باید تا زمانی که در آب است، آب را بیرون نگه دارد. کیسه فشرده سازی باید نگه داشته شودهوابه طور مداوم، برای هفته ها، در برابر اختلاف فشار که هرگز شل نمی شود. مولکول‌های هوا بسیار کوچک‌تر از قطرات آب هستند و خلاء هرگز از کشیدن آن باز نمی‌ماند، که این مسئله را به سخت‌ترین مشکل آب‌بندی در محدوده ما تبدیل می‌کند. این راهنما نحوه ساخت این کیسه‌ها را پوشش می‌دهد - دریچه، بسته شدن، یکپارچه‌سازی پمپ، و تست باد کردن که چیزی را که هیچ چیز دیگری انجام نمی‌دهد، نشان می‌دهد.

دریچه محصول است

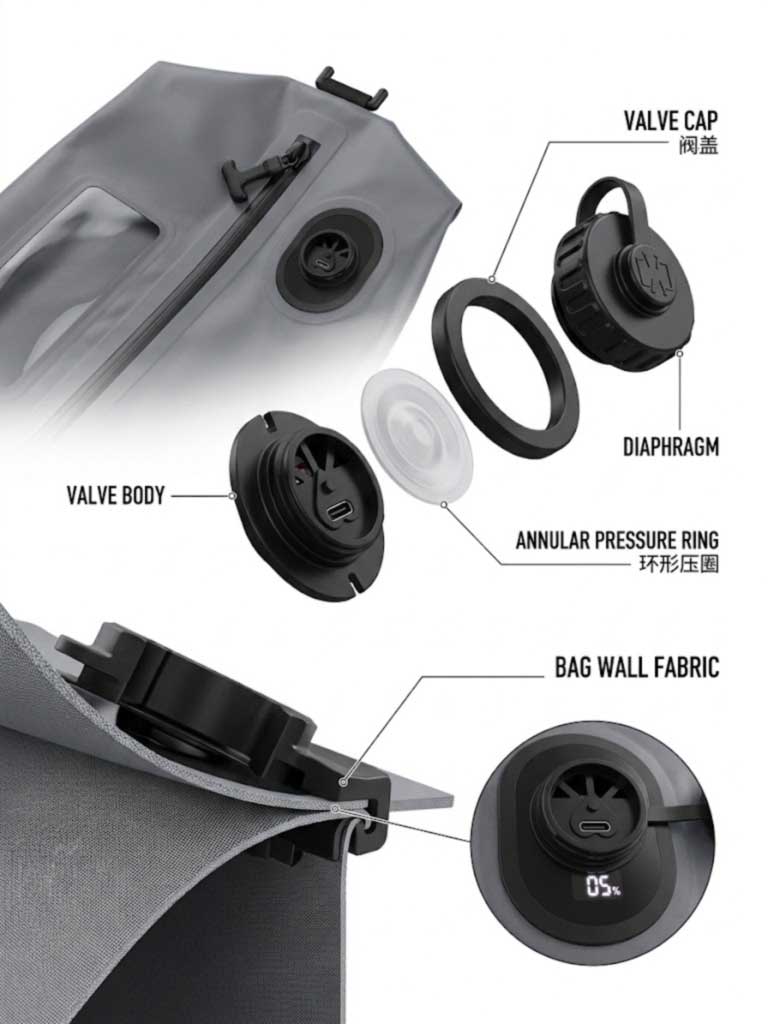

همه چیز می تواند درست باشد و یک سوپاپ بد همچنان خلاء را یک شبه از دست می دهد. یک مجموعه شیر یک طرفه روی کیسه فشاری دارای آناتومی خاصی است و هر قسمت یک کار را انجام می دهد:

• بدنه دریچه داخلی با فلنج، در داخل کیسه نشسته و فلنج آن ناحیه اطراف دیافراگم دیواره کیسه را درگیر می کند.
• یک دیافراگم انعطاف پذیرکه از کیسه دور می شود تا هوا تحت مکش خارج شود، سپس زمانی که فشار داخل کمتر از محیط بیرون است، آب بندی می شود. طراحی های بهتر دیافراگم را می دهدمناطق با سفتی متفاوتبه جای انعطاف پذیری یکنواخت
• یک حلقه حلقوی پیش بینی شدهکه دیافراگم در آن قرار می گیردتماس خطی- خط آب بندی واقعی، و هندسه ای که تصمیم می گیرد خلاء برای یک شب یا یک فصل باقی بماند.
• کلاه بیرونی یا حلقه نگهدارندهدر قسمت بیرونی نصب شده است که روی بدنه دریچه بیرون زده می‌چسبد یا رزوه می‌شود ومواد کیسه را بین دو جزء به دام می اندازد.

این نکته آخر اصل کلیدی ساخت است: شیر استبه صورت مکانیکی گرفته شده استاز طریق دیوار کیسه و همچنین به آن متصل می شود. هیچ یک به تنهایی کافی نیست - پیوند بدون لایه برداری تحت سیکل های پمپ مکرر. ضبط بدون نشت باند در رابط.

قانون اتصال که قابلیت اطمینان سوپاپ را تعیین می کند

چسباندن بدنه شیر سفت و سخت به دیواره کیسه ای انعطاف پذیر می تواند با چسب یا با اتصال حرارتی انجام شود و یک اصل ثابت وجود دارد که ارزش آن را در مشخصات شما دارد:نتایج برتر زمانی حاصل می شود که سطوح به هم چسبیده از مواد مشابه باشند.

پیامد عملی کیسه فشرده سازی TPU مستقیم است. اگر سطح داخلی کیسه TPU است، فلنج سوپاپ باید یک پلیمر قابل جوش سازگار باشد، بنابراین اتصال به جای یک لایه چسبی که دو پلاستیک غیرمشابه را پل می کند، یک همجوشی مواد واقعی باشد. پیوند چسب ماده سومی است که رفتار پیری خاص خود را دارد و دقیقاً نوعی اتصال است که پس از آزمایش کارخانه دوام می آورد و شش ماه پس از ذخیره سازی ناموفق است.

مواد فلنج شیر را در کنار لمینت کیسه مشخص کنید، نه جداگانه. این تنها مفیدترین خطی است که خریدار می تواند به بسته فنی کیسه فشرده سازی اضافه کند.

حالت شکست هیچ کس در برابر آن مشخص نمی کند: Lint

این یکی بیش از آنچه می شود سزاوار توجه است، زیرا این محصول تقریباً منحصراً با منسوجات استفاده می شود. طرح های دریچه ها شامل پره هایی برای دور نگه داشتن مواد کیسه و اجسام بزرگ از سوراخ های هوا هستند - اماپره‌ها مانع ورود ذرات کوچک به سوراخ‌های هوا نمی‌شوند، جایی که یا سوراخ‌ها را مسدود می‌کنند یا از بسته شدن مناسب دیافراگم پس از اتمام تخلیه جلوگیری می‌کنند.

پوشاک، ملافه و الیاف ریخته شده. یک کیسه پر از پشم گوسفند و یک ژاکت پایین دقیقاً ذراتی را تولید می کند که روی صفحه مهر و موم دیافراگم قرار می گیرند. کیسه‌ای که کاملاً تخلیه می‌شود و سپس به تدریج طی دو روز دوباره پر می‌شود، اغلب یک دیافراگم است که به‌طور جزئی توسط یک فیبر باز نگه داشته می‌شود، نه یک درز نشتی - به همین دلیل است که کاربران نشت‌هایی را گزارش می‌کنند که نمی‌توانند پیدا کنند.

پاسخ های مهندسی مشخص هستند:

• یک عنصر فیلتردر سراسر دهانه دریچه، بنابراین هوای تخلیه شده قبل از رسیدن به دیافراگم فیلتر می شود.
• بادگیرهای شعاعیزیر نشیمنگاه سوپاپ - باله‌هایی که به صورت تقارن شعاعی چیده شده‌اند که مواد کیسه، لباس و ملافه را در حین تخلیه از منافذ هوا پاک می‌کند، بنابراین پارچه به سختی روی دریچه کشیده نمی‌شود.
• کلاهک پیچ دار با دستگاه توقففشار دادن روی دیافراگم، که یک مهر و موم مکانیکی مستقل از بسته شدن خود دیافراگم اضافه می کند. SL-P1133 ما دقیقاً به این دلیل از کلاهک رزوه‌ای با واشر استفاده می‌کند: پس از برداشتن پمپ، مهر و موم دیگر تنها به دیافراگم بستگی ندارد.

جوش دادن یک پمپ الکتریکی به یک پانل

یک پمپ توکار یک مجموعه سفت و محکم است که در یک دیوار آب بندی شده انعطاف پذیر جوش داده شده است. الزامات جمع می شوند:

• محفظه ABS با رابط واشربه پانل، به جای چسباندن روی آن جوش داده شده است.
• یک درپوش ضد آب پیچ دارروی پمپ، بنابراین وسایل الکترونیکی در صورت عدم استفاده مهر و موم می شوند.
• محفظه باتری- سلول و پورت شارژ در یک محفظه مهر و موم شده روی محصولی قرار دارند که به طور مکرر فشرده و جابجا می شود.
• کنترل توقف خودکار، بنابراین موتور به جای اینکه در برابر یک کیسه مهر و موم شده کار کند به چرخه پایان می دهد.

جوش پمپ یک پنجره فرآیند جدا از درزهای بدنه است، با پارامترهای خاص خود و بازرسی خاص خود - و مهر و موم محفظه آن مستقل از حفظ خلاء کیسه آزمایش می شود.

پانل پنجره و بسته شدن

پنجره شفافیک جوش با مواد متفاوت است: لایه TPU شفاف به پارچه ای با لایه لایه TPU. قاعده حاکم بر این است که ماده با دمای انتقال بالاتر شیشه باید ابتدا گرم شود و به ماده با Tg پایین هدایت شود. آن را به طرف دیگر اجرا کنید و فیلم بیش از حد ذوب می شود در حالی که لمینت هرگز به درستی ذوب نمی شود و پنجره ای ایجاد می کند که خوب به نظر می رسد و بعداً لایه لایه می شود.

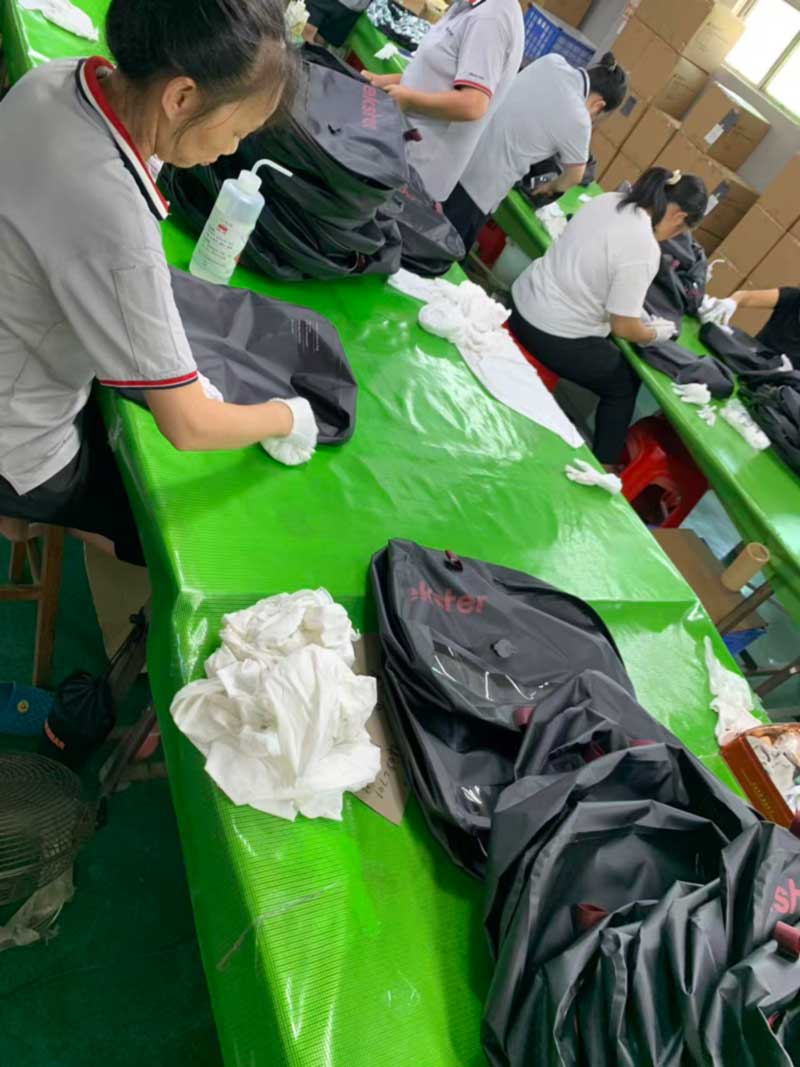

پانل های پنجره نیز نیاز به نظم و انضباط حمل بر روی زمین دارند. ایستگاه های مونتاژ ما در آن کار می کننددستکش سفید با محلول تمیز کنندهپاک کردن هر واحد قبل و بعد از عملیات پنجره و سخت افزار - زیرا روغن یا گرد و غبار روی یک لایه شفاف هم یک نقص آرایشی و هم یک آلودگی جوش است.

بسته شدنیک زیپ تمام قد ضد آب مهر و موم شده با یک زنجیر دندانی قالبی است که به پانل جوش داده شده است. این جزئی است که کیسه فشرده سازی جوش داده شده را از کیسه معمولی جدا می کند: یک زیپ مهر و موم شده با واشر یک مهر و موم فشرده است که در آن نوار زیپ قفل مناسب برای پرس وجود ندارد. اتصال لبه در تارهای تقویت شده، محیط را از سایش داخل چمدان محافظت می کند.

دنباله تولید

1. برش- پانل های بدنه، فیلم پنجره و برش اتصال به تحمل؛ یک درز جوش داده شده اجازه جذب رانش را ندارد.
2. جوش پنجره- لایه شفافی که تحت پارامترهای مواد متفاوت به پانل بدنه جوش داده شده است.
3. نصب شیر و پمپ- دیافراگم شکل گرفته، بدنه سوپاپ نصب شده و فلنج متصل است، درپوش نگهدارنده درگیر شده، یا محفظه پمپ جوش داده شده و واشر قرار دارد. هر کدام مجموعه پارامترهای خود را اجرا می کنند.
4. جوش زیپ- نوار زیپ مهر و موم شده با چسب بدون فضای خالی به پانل جوش داده شده است، بنابراین مهر و موم از پارچه به زیپ پیوسته است.
5. جوش بدنه- درزهای محیطی با فرکانس 27.12 مگاهرتز، با جوش های آزمایشی و آزمایش های لایه برداری در هر شروع اجرا.
6. لبه صحافی- بافته های تقویت شده روی محیط اعمال می شود.
7. تمیز کردن- پنجره و سخت افزار را با دستکش پاک کنید.
8. تست نشت تورم- هر واحد، قبل از بسته بندی.
9. بازرسی نهایی، برچسب زدن و بسته بندیبا شناسایی دسته ای

آزمون تورم: فشار از درون

این مرحله ای است که یک خط کیسه فشرده سازی را از یک خط ضد آب عمومی متمایز می کند و ادامه داردهر واحد به جای نمونه. هر کیسه از طریق یک تفنگ بادی باد می شود تا زمانی که بدن تحت فشار داخلی مثبت قرار گیرد، سپس به صورت دسته ای کنار گذاشته شده و مشاهده می شود.

منطق ارزش درک دارد، زیرا برعکس تست خلاء است و ایرادهای مختلفی را می گیرد.تورم هر درز را از داخل به بیرون هل می دهد، بارگذاری جوش ها، دریچه گرفتن، رابط زیپ و قاب پنجره در جهتی که ضعیف ترین هستند. یک جوش حاشیه ای که در برابر فشار آب خارجی مقاوم است، تحت فشار داخلی باز می شود. کیسه هایی که در طول دوره مشاهده باد شده باقی می مانند. هر کدام که نرم شود کشیده و ردیابی می شود.

در کنار آن، رویه بازرسی مشتری را اجرا کنید -جعبه گشایی، استخراج خلاء، استراحت استاتیک 24 ساعته و تعیین نشت هوا- جهت مخالف را آزمایش می کند و در این محصول آنالوگ عملکرد نیست: دقیقاً همان کاری است که کاربر نهایی با کیف انجام می دهد. بین این دو، مهر و موم تحت فشار مثبت و منفی ثابت می شود.

اساس محصول

تصویر	مدل و مشخصات	توانایی تولید را نشان می دهد	MOQ
	کیسه فشرده سازی SL-P1083 با پمپ داخلی- 42×29×11 سانتی متر، 13.4 لیتر؛ پمپ الکتریکی جوش داده شده به پانل بدنه؛ محفظه ABS با رابط واشر مهر و موم شده؛ درپوش ضد آب پیچ دار؛ USB-C، 1500 میلی آمپر ساعت، حدود 90 چرخه در هر بار شارژ؛ 4000 Pa، تقریباً 15 ثانیه؛ شمارش معکوس دیجیتال با توقف خودکار؛ پنجره TPU شفاف جوش داده شده؛ لبه های بافته شده؛ حلقه D قالب گیری شده روی یک پلت فرم لنگر جوش داده شده.	مونتاژ برقی جوش داده شده در یک دیوار مهر و موم شده - پیچیده ترین ساخت در این محدوده	300
	کیسه فشرده سازی SL-P1133 با پمپ دستی— 48×29×10 سانتی متر، 13.9 لیتر؛دریچه هوای پیچی با درپوش و واشر رزوه ای; محفظه دریچه ABS با مهر و موم واشر سیلیکونی؛ پمپ دستی پیستونی همسان؛ زبانه های دستگیره TPU قالب گیری شده؛ پنجره TPU شفاف جوش داده شده؛ کاهش حجم تا 70 درصد	مهر و موم مکانیکی مستقل از دیافراگم - قوی ترین معماری شیر	300
	کیسه فشرده سازی خلاء مسافرتی SL-P1082- سه اندازه، 14 لیتر / 20 لیتر / 33 لیتر؛ پارچه با لایه لایه TPU؛ درزهای جوشی با فرکانس بالا؛ زیپ ضد آب تمام قد مهر و موم شده؛ شیر یک طرفه نصب شده در مرکز؛ IPX6؛ فشرده سازی دستی بدون پمپ	ادغام سوپاپ در سه اندازه در منطق ابزار مشترک	500

معماری سوپاپ، ارائه فیلتر و منحرف کننده، نوع پمپ، پانل پنجره، زیپ، لبه‌بندی، سخت‌افزار آویز، اندازه‌ها، رنگ‌بندی و نام تجاری همگی در هر سفارش مشخص می‌شوند، یا می‌توان یک کیسه را از یک طرح طراحی کرد.

کنترل کیفیت

کیفیت در سه طبقه است.IQCلمینت TPU ورودی را برای ضخامت پوشش، چسبندگی و جوش پذیری پوشش می دهد، به علاوهمجموعه سوپاپ ها، دیافراگم ها، واشرها، واحدهای پمپ، باتری ها، زیپ های مهر و موم شده و باب اتصالبرخلاف استاندارد امضا شده، با تفاوت رنگ و ثبات.IPQCتحمل برش، پارامترهای جوش پنجره، محل قرارگیری و جذب سوپاپ، مهر و موم محفظه پمپ، تداوم جوش زیپ و یکپارچگی جوش محیطی را پوشش می‌دهد، با آزمایش لایه‌برداری روی جوش‌های نمونه در هر شروع اجرا.OQCنمونه‌برداری ISO 2859 AQL، آزمایش حفظ خلاء و مقایسه نمونه طلا، با بازرسی SGS یا QIMA در دسترس را پوشش می‌دهد.

بین آنها دو آزمون جهت قرار می گیرند:تست نشت 100% تورمتحت فشار داخلی مثبت، و روش بازرسی مشتری ازجعبه گشایی، استخراج خلاء، استراحت استاتیک 24 ساعته و تعیین نشت هواتحت فشار منفی این آزمایشگاه علاوه بر این، استحکام اتصال جوش و لایه برداری، چرخه خستگی زیپ، چرخه شیر، چرخه پمپ و آزمایش چرخه شارژ باتری، آزمایش آب بندی محفظه پمپ، مقاومت در برابر سوراخ شدن و پارگی، کشش و ترکیدگی، انعطاف و شفافیت پنجره، ساییدگی و ثبات رنگ را اجرا می کند.

سؤالات متداول: تولید کیسه فشرده سازی

س: چرا کیسه های فشاری وقتی درزها خوب به نظر می رسند خلاء خود را از دست می دهند؟
پاسخ: اغلب این دیافراگم به جای یک درز است. الیاف ریخته شده توسط لباس و ملافه می توانند وارد سوراخ های هوای دریچه شوند و دیافراگم را به صورت جزئی باز نگه دارند، بنابراین کیسه به آرامی دوباره پر می شود - به همین دلیل است که کاربران نشت هایی را گزارش می دهند که نمی توانند محل آن را پیدا کنند. یک عنصر فیلتر، منحرف کننده های شعاعی هوا و یک کلاهک پیچی همگی به آن پاسخ می دهند.

س: شیر چگونه به کیسه وصل می شود؟
A: با جذب مکانیکی و اتصال به یکدیگر - دیوار کیسه بین فلنج بدنه شیر داخلی و کلاهک نگهدارنده بیرونی محبوس می شود و فلنج به دیوار متصل می شود. باندینگ به تنهایی لایه برداری تحت سیکل های پمپ مکرر. نشت تنهایی در رابط را ضبط کنید.

س: دریچه باید چه ماده ای باشد؟
A: سازگار با سطح داخلی کیسه. اتصالات بین مواد مشابه به طور قابل‌توجهی قابل اعتمادتر از اتصالات چسب بین پلاستیک‌های غیرمشابه است، بنابراین در کیسه‌های TPU، فلنج شیر باید یک پلیمر قابل جوش سازگار باشد. آن را در کنار لمینت مشخص کنید.

س: چرا کیسه ها را باد می کنیم تا اینکه فقط آنها را با جاروبرقی آزمایش کنیم؟
ج: چون این دو عیب های متفاوتی پیدا می کنند. باد کردن هر درز، گیره سوپاپ، رابط زیپ و قاب پنجره را از داخل به سمت بیرون بارگذاری می کند - سمتی که ضعیف ترین آنها هستند. ما تست تورم هر واحد را انجام می دهیم و همچنین تست خلاء را با نگه داشتن 24 ساعته انجام می دهیم.

س: آیا ساخت پمپ داخلی سخت تر است؟
ج: قابل ملاحظه است. یک مجموعه برقی جوش داده شده در یک دیوار آب بندی شده انعطاف پذیر به پارامترهای جوش، محفظه ABS واشردار، درپوش ضد آب پیچ شده، و آزمایش مستقل مهر و موم محفظه، عمر چرخه موتور و چرخه شارژ باتری نیاز دارد.

س: زمان MOQ و زمان تحویل چیست؟
A: از 300 قطعه در مدل های پمپ و 500 قطعه در مجموعه سفر سه سایز، با نمونه ها در 7-15 روز و تولید 30-45 روز پس از تایید.
