فرآیند تولید کوله پشتی ضد آب IPX8

Sealock یک تولید کننده کوله پشتی ضد آب IPX8 و تامین کننده OEM است. رسیدن به IPX8 در یک کیسه تلفن یک مشکل دقیق در یک حجم کوچک مهر و موم شده است. رسیدن به آن در یک کوله پشتی 65 لیتری یک رشته کاملاً متفاوت است: متر درز به جای سانتی متر، یک دهانه عریض که باید در تمام عرض آن به طور یکنواخت مهر و موم شود، بدنه ای که در هنگام غوطه ور شدن در زیر بار خم می شود، و هوای محبوس شده کافی برای وارد کردن فشار واقعی روی درب از داخل. این راهنما نحوه ساخت یک بسته IPX8 و اعداد مهندسی پشت بسته شدن را پوشش می دهد که این امکان را فراهم می کند.

چرا مقیاس مسئله را تغییر می دهد؟

IPX8 به معنای غوطه وری مداوم بیش از یک متر، تا عمق و مدت زمانی است که سازنده اعلام می کند. ملاقاتی که در یک بسته بزرگ با طرف نرم چهار عامل را معرفی می کند که یک کیسه کوچک مهر و موم شده هرگز با آن روبرو نمی شود:

• طول درز.یک بسته 65 لیتری چندین برابر درز جوش داده شده یک کیسه را حمل می کند. هر متر اضافی فرصت دیگری برای جوش حاشیه ای است، بنابراین سازگاری فرآیند با افزایش حجم اهمیت بیشتری دارد، نه کمتر.
• حجم هوای داخلییک بسته 65 لیتری مهر و موم شده حجم زیادی از هوا را به دام می اندازد. در غوطه ور شدن، آن هوا فشرده می شود و در برابر بسته شدن و درزها به بیرون فشار می آورد - بسته به طور همزمان از هر دو جهت تحت فشار است.
• خم شدن تحت بار.بسته بارگذاری شده هنگام حمل، انداختن و فشار دادن به بدنه یا سنگ تغییر شکل می دهد. کیسه ای ثابت می نشیند. یک بسته به طور مداوم درزهای خود را کار می کند.
• نفوذهای باربر.هارنس، کمربند لگن و لنگرهای دسته کش همگی وزنی را روی بدنه حمل می کنند که باید مهر و موم بماند. یک کیسه یک نقطه بند دارد. یک بسته دارای هشت یا بیشتر است.

چرا یک رول تاپ به تنهایی به آنجا نمی رسد؟

رول تاپ یک بسته شدن عالی و انتخاب مناسبی برای اکثر بسته های ضد آب است. چیزی که نیست یک مهر و موم با درجه فشار است. این یک مسیر هزارتویی ایجاد می کند که باران، اسپری و غوطه وری کوتاه را شکست می دهد، اما نیروی آب بندی آن از دستان کاربر و یک سگک می آید - این یک فشرده سازی کنترل شده و مهندسی شده نیست. برای رتبه بندی IPX8 اعلام شده، بسته شدن باید a اعمال شودنیروی گیره قابل اندازه گیری و قابل تکرار بر روی یک واشر سازگار.

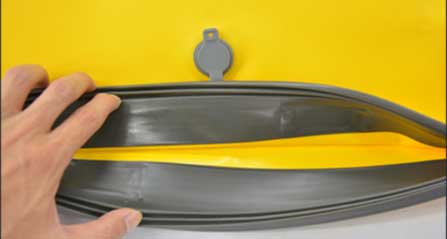

ساخت بسته IPX8 ما این کار را با سه عنصر با هم انجام می دهد: الفنوار آب بندی لاستیکی طبیعیدر امتداد دهانه، الففلپ تاشوکه روی آن بسته می شود و الفتسمه فشرده سازی مرکزیکه مجموعه را محکم می کند. لاستیک خاصیت ارتجاعی را فراهم می کند. فلپ هندسه را فراهم می کند. تسمه نیرو را تامین می کند.

مهندسی واشر پشت آن

مهر و موم های فشاری روی عددی زنده می شوند یا می میرند که به ندرت در تولید کیسه ها مطرح می شود و باریک تر از آن چیزی است که اکثر مردم تصور می کنند.

• باند فشرده سازی.یک واشر لاستیکی باید با درصدی از ضخامت اصلی خود فشرده شود تا آب بندی شود. راایده آل حدود 40٪ است، حداکثر عملی 50٪ است، و حداقل آن تقریبا 10-15٪ است.. آن را کمتر فشرده کنید و مهر و موم وجود ندارد.بیش از حد آن را بیش از 50% فشرده کنید و لاستیک ممکن است به هیچ وجه بازنگردد- ایجاد یک شکاف دائمی در جایی که مهر و موم وجود داشت. طراحی درب به معنای طراحی برای آن باند است، نه اینکه به سختی تا حد ممکن بست.
• مجموعه فشرده سازی.توانایی لاستیک در عقب راندن با مجموعه فشرده سازی اندازه گیری می شود که آزمایش شده استASTM D395. ترکیبی با مجموعه فشرده سازی ضعیف در روز اول به خوبی رفتار می کند و به تدریج آب بندی را متوقف می کند. این یک مشخصات مواد است، نه یک فرض طراحی.
• آرامش.نیروی بازیابی واشر فشرده به سرعت پس از نصب کاهش می یابد - در عرض یک ساعت می تواند حدود سه چهارم مقدار اولیه خود باشد. شکست کامل بعید است، اما اگر طراحی حاشیه نداشته باشد، نشت امکان پذیر است. بنابراین سیستم گیره با فضای سر به جای حداقل تئوری مشخص شده است.

سخت ترین قسمت: حتی بستن در یک دهانه باز

اینجاست که یک بسته بزرگ بیشتر از یک محصول کوچک مهر و موم شده متفاوت است. یک تسمه فشار مرکزی بیشترین نیروی خود را در وسط دهانه و به تدریج کمتر به سمت انتهای آن اعمال می کند. مهندسی واشر نامی برای مشکل به وجود آمده دارد - تمرکز نیرو در نقطه گیره، با فشار کم از آن - و پاسخ های کلاسیک اعمال می شود:

• فشرده سازی متوقف می شودکه مانع از له شدن واشر از حد بازگشت خود می شود، جایی که تسمه به شدت می کشد.
• یک فلپ سفت شدهبنابراین نیروی بسته شدن در امتداد دهانه پخش می شود نه اینکه چند سانتی متر از دو طرف تسمه پراکنده شود.
• مشخصات واشر و طول سنج برای منحنی نیرو انتخاب شده استبسته شدن در واقع ارائه می دهد، نه برای یک ایده آل یکنواخت.
• هندسه را در انتها تا کنیداز آنجایی که یک فلپ تاشو باید گوشه‌ای را در هر انتهای دهانه بچرخاند - همان مشکل انباشتگی گوشه که بر هر بسته شدن تا شده گسترده تأثیر می‌گذارد.

بستن ناهموار حالت شکست کلاسیک این نوع بسته شدن است: مهر و موم که در مرکز نگه داشته می شود و در یک انتها شکاف می دهد، غوطه ور شدن معمولی را پشت سر می گذارد و تحت فشار مداوم نشت می کند. بررسی یکنواختی در عرض کامل، نه فقط در بند، یک مرحله بازرسی ضروری است.

پوسته: درز بیشتر، تحمل کمتر

• مواد.TPU لایه‌بندی شده روی نایلون 420D پوسته مناسبی برای این کلاس است - پایه نایلونی دارای استحکام پارگی و سایش است، TPU مقاومت در برابر هیدرولیز، پایداری UV، انعطاف‌پذیری در سرما و جوش‌پذیری را ارائه می‌کند. TPU همچنین خمش ثابت بسته بارگذاری شده را بسیار بهتر از یک پوشش سفت و سخت تحمل می کند.
• جوش در 27.12 مگاهرتزبدون سوراخ سوزنی در هیچ جای مانع. در یک بسته بزرگ، پایداری پارامتر جوش در کل دوره تولید، بزرگترین عامل تعیین کننده برای حفظ درجه بندی آن دسته است.
• پایه سایش تقویت شدهپانل پایه بیش از هر سطح دیگری کشیده و پایین می‌آید، و در یک محصول IPX8 یک پایه فرسوده یک شکست آب‌بندی است، نه فقط آسیب زیبایی.
• لنگرهای دوخته شده قبل از جوشکاری را بارگذاری کنید.مهار، کمربند لگن و لنگرهای دسته کش ابتدا به پانل های مسطح با کشش بالا دوخته می شوند، بنابراین سوراخ ها به زیر پوسته جوش داده شده ختم می شوند و بار در ردپای دوخته شده پخش می شود. لنگرهای فقط جوش داده شده تحت برش مداوم پوست می کنند.

دنباله تولید

1. مرحله بندی و برش مواد- برش پانل ها با تحمل محکم، زیرا درز جوش داده شده اجازه جذب رانش را ندارد.
2. دوخت زیر مجموعه- مهار، کمربند لگن، پانل پشتی، جیب های جانبی و لنگرهای بند ناف که به صورت ماژول ساخته شده اند.
3. دوخت نقطه بار به صفحات تخت- لنگرها با کشش زیاد قبل از بسته شدن پوسته اعمال می شوند.
4. راه اندازی قالب و جوش HF- پوسته به یک پوست مهر و موم شده پیوسته و ردپاهای دوخته شده را می پوشاند.
5. اتصال واشر- نوار آب بندی لاستیکی طبیعی در تمام طول دهانه به درستی چسبیده است. هر گونه انحراف در اینجا بعداً به یک نوار فشرده سازی ناهموار تبدیل می شود.
6. مجموعه فلپ و تسمه فشرده سازی- هندسه فلپ تنظیم شده تا به صورت مربع روی واشر، بند و سخت افزار لنگر خورده تا شود.
7. تأیید بسته شدن- فشرده سازی در تمام عرض بررسی می شود، نه فقط در بند.
8. تعیین نشتی و بسته بندی.

اساس محصول

این بسته های جوش داده شده نقطه شروع مساوی برای سفارش OEM هستند - هیچ کدام بالاتر از دیگری قرار نمی گیرند. ساخت IPX8 در کنار ساختارهای رول رول و زیپ هوادار تایید شده IPX7 قرار دارد:

تصویر	مدل و مشخصات	سیستم آب بندی و رتبه بندی	MOQ
	بسته اکسپدیشن ضد آب SL-J033- 45 لیتر / 55 لیتر / 65 لیتر (34 × 23 × 58 / 68 / 78 سانتی متر)؛ 1,916 / 1,968 / 2,043 g; TPU روکش شده بر روی نایلون 420D. پایه سایش تقویت شده سنگین؛ جیب مش داخلی؛ جیب جانبی، طناب مژه جانبی، پانل پچ قلاب و حلقه، لوله بازتابی. تسمه های شانه دار، بند جناغی، کمربند لگن دار، دسته حمل و نقل؛ زرد / سیاه.	IPX8- نوار آب بندی لاستیکی طبیعی + فلپ تاشو + تسمه فشرده سازی مرکزی	300-500
	کوله پشتی ضد آب SL-E103 با زیپ هواگیر— 45 لیتر (30×22×73 سانتی متر)؛ پوشش ضد آب TPU؛ لایه کامپیوتر داخلی؛ نمونه 15 روزه	زیپ هواگیر — IPX7 تأیید شده، دسترسی سریع گسترده	500
	کوله پشتی خشک هوادار SL-E090- 60 لیتر (36×25×80 سانتی متر)؛ TPU؛ سیاه، زرد، قرمز؛ برای حمل و نقل تا می شود؛ شناور است.	رول تاپ - حجم هوای محبوس شده زیاد، شناوری بر اساس طراحی	300-500
	کوله پشتی خشک SL-E039 TPU- 25 لیتر؛ نایلون 420D با پوشش TPU؛ دو بند شانه قابل تنظیم و یک دکمه کمر؛ نمونه 3-5 روز	رول تاپ — IPX7 تایید شده روی پوسته TPU جوش داده شده	300-500
	کوله پشتی خشک کایاک SL-E977- 28 لیتر؛ 500D PVC 0.5 میلی متر؛ پوسته نیم دایره؛ پنجره تلفن؛ قفل چند منظوره؛ دریچه باد / باد کردن جانبی پنل پشتی EVA	رول تاپ با دریچه - مدیریت هوای کنترل شده روی بدنه مهر و موم شده	300-500

سیستم آب بندی، مشخصات واشر، ظرفیت، مواد پوسته، پیکربندی مهار، سخت افزار و نام تجاری همگی در هر سفارش مشخص هستند، یا یک بسته را می توان از یک طرح توسعه داد. توجه داشته باشید که SL-J033 سه ظرفیت را روی یک پلت فرم آب بندی اجرا می کند، بنابراین یک برنامه IPX8 می تواند 45 تا 65 لیتر را بدون سه پیشرفت بسته شدن جداگانه پوشش دهد.

کنترل کیفیت برای بسته IPX8

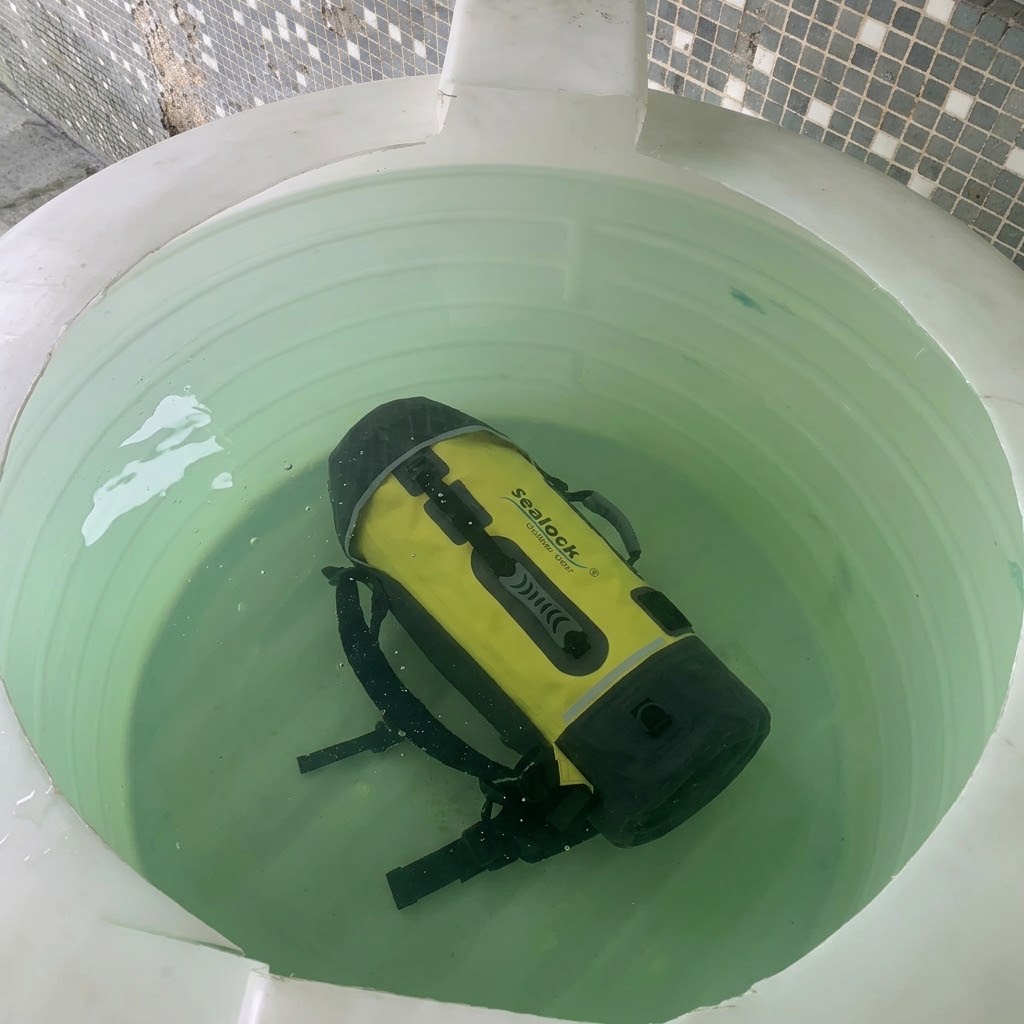

کیفیت در سه طبقه است.IQCپارچه لامینیت TPU ورودی را برای ضخامت پوشش، چسبندگی و جوش پذیری پوشش می دهد، به علاوهاستوک واشر برای طول سنج و مجموعه فشرده سازیو بافته، فوم، سگک و سخت افزار در برابر استاندارد امضا شده است.IPQCتحمل برش، یکپارچگی و عرض جوش، صحت اتصال واشر در امتداد دهانه، مجموعه فلپ و تسمه، دوخت لنگر بار، وتأیید فشرده سازی در سراسر عرض کامل بسته شدن- با آزمایش لایه برداری روی جوش های نمونه در شروع هر اجرا.OQCنمونه برداری ISO 2859 AQL، آزمایش غوطه وری تا عمق و مدت زمان اعلام شده، و مقایسه نمونه طلایی، با گواهینامه SGS یا QIMA در دسترس را پوشش می دهد - و برای ادعای IPX8، خریداران باید منتظر گزارش آزمایشی با بیان عمق و نه فقط رتبه باشند.

Sealock همچنین مراحل کامل بازرسی مشتری را در مورد کالاهای نهایی به شدت اجرا می کند:جعبه گشایی، استخراج خلاء، استراحت استاتیک 24 ساعته و تعیین نشت هوا. این موضوع در یک بسته بزرگ بیش از هر جای دیگری در این محدوده اهمیت دارد: یک نشتی آهسته که یک حجم بزرگ مهر و موم شده می تواند در طی یک غوطه وری کوتاه بپوشاند، همچنان خلاء را به طور قابل اندازه گیری در طول یک روز کامل تخلیه می کند. این آزمایشگاه علاوه بر این، استحکام اتصال جوش و لایه برداری، مجموعه فشرده سازی واشر، آزمایش چرخه بسته شدن، استحکام درز با آزمایش بار چرخه 1500+ و بارگذاری ناگهانی روی مهار و لنگرهای کمربند، سایش، پارگی، کشش، اسپری نمک، UV، ثبات رنگ و تفاوت رنگ را اجرا می کند.

سوالات متداول: تولید کوله پشتی IPX8

س: چرا یک بسته رول تاپ نمی تواند دارای رتبه IPX8 باشد؟
پاسخ: زیرا نیروی آب بندی رول تاپ از نحوه جمع کردن و بستن آن توسط کاربر ناشی می شود، نه از فشرده سازی مهندسی شده. در برابر باران، اسپری و غوطه وری کوتاه بسیار عالی است - به همین دلیل است که بسته های رول تاپ ما به IPX7 تأیید شده رتبه بندی می شوند - اما IPX8 اعلام شده به واشر فشرده شده توسط یک نیروی گیره کنترل شده و تکرارپذیر نیاز دارد.

س: واشر آب بندی چقدر باید فشرده شود؟
A: در یک نوار نسبتاً باریک: حدود 40٪ ضخامت اصلی ایده آل است، 50٪ حداکثر عملی است، و کمتر از 10-15٪ هیچ مهر و موم قابل اعتمادی وجود ندارد. فشرده سازی بیش از 50 درصد خطر برگشتن لاستیک را به همراه دارد که باعث ایجاد شکاف دائمی می شود.

س: چگونه می دانید که واشر هنوز دو سال دیگر آب بندی می شود؟
A: با تعیین مجموعه فشرده سازی - تست شده بر روی ASTM D395 - به جای فرض کردن آن. ترکیبی با مجموعه فشرده سازی ضعیف در روز اول آب بندی می شود و به تدریج متوقف می شود. موجودی واشر از نظر طول سنج و تنظیم فشرده سازی در بازرسی ورودی بررسی می شود.

س: سخت ترین قسمت یک بسته IPX8 برای درست کردن چیست؟
پاسخ: حتی بستن در یک دهانه عریض. یک تسمه تراکم مرکزی نیرو را در وسط متمرکز می کند و در انتها کمتر وارد می کند، بنابراین بسته شدن به یک فلپ سفت، توقف فشرده سازی و یک نمایه واشر منطبق با منحنی نیروی واقعی نیاز دارد - سپس فشار در تمام عرض در طول بازرسی تأیید می شود.

س: آیا بسته IPX8 شناور است؟
A: یک بسته مهر و موم شده هوا را به دام می اندازد و شناور می شود، که مفید است - اما همان هوای محبوس شده در هنگام غوطه ور شدن به بیرون در بسته را فشار می دهد، بنابراین پوسته و مهر و موم باید برای فشار از هر دو جهت ساخته شوند.

س: برای اثبات ادعای IPX8 چه چیزی باید درخواست کنیم؟
A: عمق و مدت زمان اعلام شده و گزارش آزمایش محصول نهایی. IPX8 بدون عمق اعلام شده قابل تأیید نیست و رایج ترین ادعای بیش از حد در دنده های ضد آب است.

با کارخانه صحبت کنید

برای توسعه یک کوله پشتی ضد آب IPX8، با Sealock تماس بگیریدinfo@sealock.com.hkیا 82009361-769-86+. بیش از بیست سال جوشکاری با فرکانس بالا و دوخت صنعتی زیر یک سقف، ساخت IPX8 مهر و موم شده با واشر، آزمایش عمق اعلام شده، تولید دوگانه چین و ویتنام، و فرآیند بازرسی کامل مشتری در هر محموله.
