شش لامپ و یک پاسخ: کابینه ارزیابی رنگ منبع نور استاندارد

از بین تمام اختلافاتی که بین یک کارخانه و یک برند به وجود می آید، رنگ بیشترین تولید را دارد و به دلیلی آنها را تولید می کند که ربطی به بی دقتی کسی ندارد. دو نفر می توانند با حسن نیت و زیر نور متفاوت به همان دو پانل سیاه نگاه کنند و به نتایج متضادی برسند. یکی از آنها زیر نورهای گرم دفتر ایستاده است. دیگری نمونه را در یک صبح ابری در پنجره نگه داشته است. هر دو قطعی است. هر دو چیزی واقعی را توصیف می کنند. پانل ها واقعاً تحت یک روشن کننده مطابقت دارند و واقعاً با دیگری مطابقت ندارند، و این پدیده - متامریسم - یک نظر، یک حالت یا یک مشکل مانیتور نیست. این ویژگی قابل اندازه گیری دو ماده است.

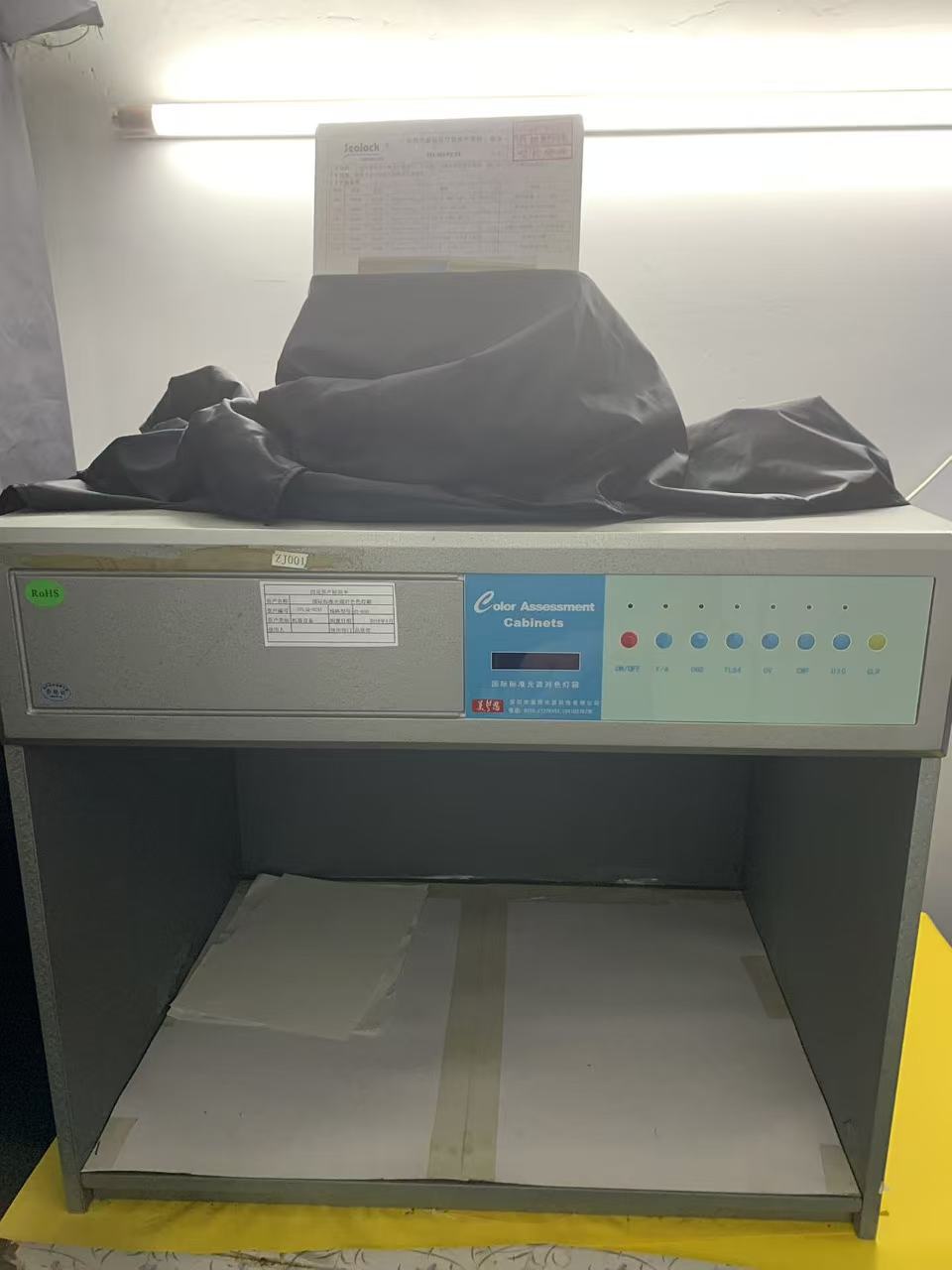

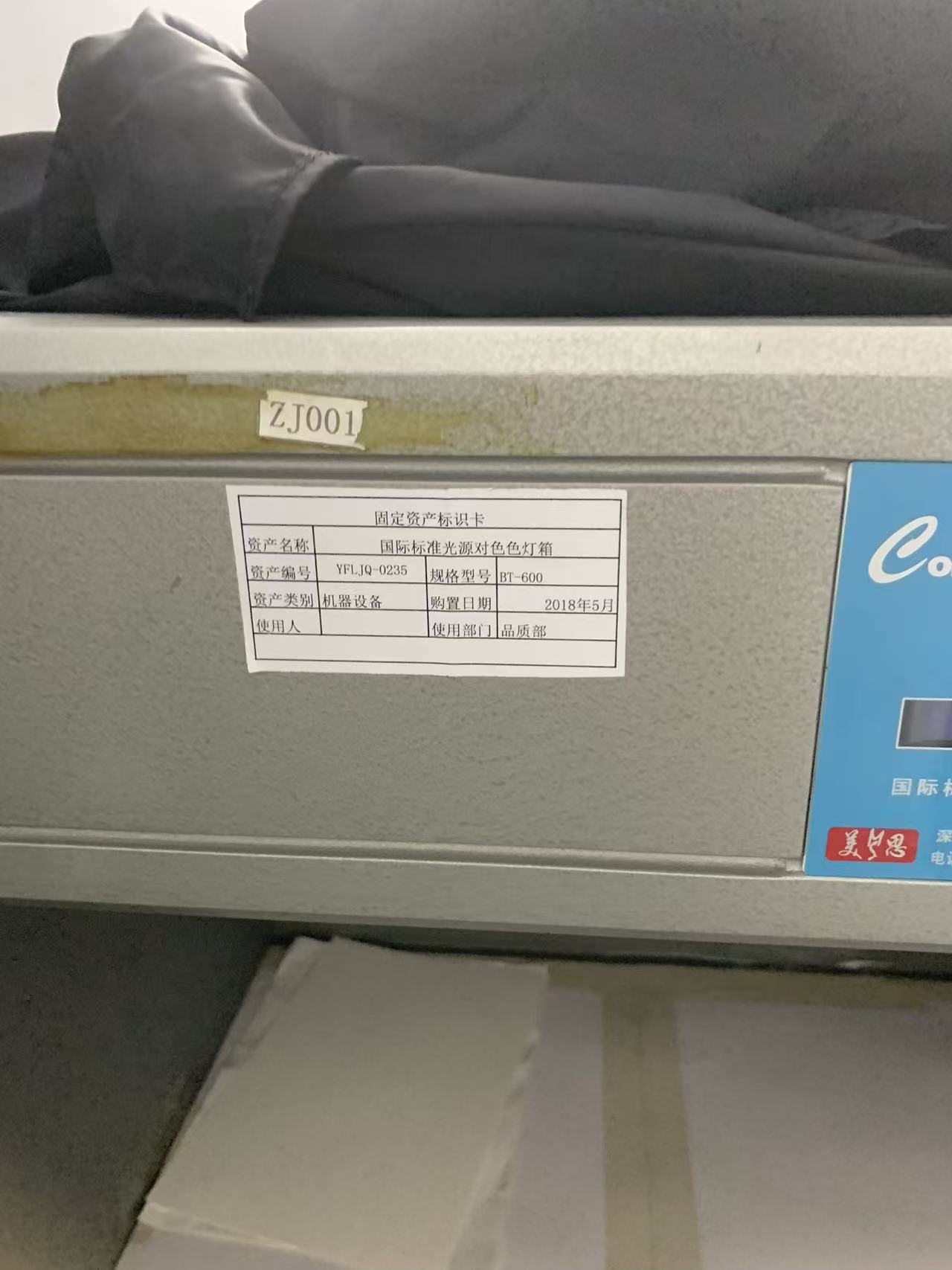

ابزاری که این بحث را قبل از شروع حل می کند، ماشینی است که کمترین اثر را در آزمایشگاه ما دارد: یک جعبه فولادی خاکستری با فضای داخلی خنثی و شش لامپ در سقف. دارایی YFLJQ-0235، مدل BT-600، شماره دستگاه ZJ001، در حال خدمت در بخش کیفیت ما از ماه مه 2018، تحت رویه کنترل‌شده YFL-WI-PZ-01، ویرایش A/0، مورخ 28 دسامبر 2023 کار می‌کند. فاقد قطعات متحرک، بدون شمارنده و بدون چرخه آزمایش است. این به سادگی تضمین می کند که وقتی دو نفر در مورد رنگ اختلاف نظر دارند، حداقل در زیر نور یکسان اختلاف نظر دارند.

چرا رنگ اصلا به ماشین نیاز دارد؟

رنگ خاصیت یک شی نیست. این محصول حاصل ضرب سه چیز است: توزیع توان طیفی نوری که روی جسم می‌افتد، بازتاب طیفی خود جسم، و پاسخ چشم ناظر. هر یک را تغییر دهید و رنگ درک شده تغییر می کند. دو ماده ای که منحنی بازتاب آن ها شکل کلی یکسانی دارند، یکدیگر را زیر هر منبع نوری دنبال می کنند. دو ماده ای که منحنی های آنها متقاطع می شود - در مجموع انرژی منعکس شده در یک روشن کننده منطبق است اما در جزئیات طیفی متفاوت است - در زیر آن روشن کننده مطابقت دارند و به طور قابل مشاهده در زیر دیگری جدا می شوند.

این یک مورد لبه نادر در ساخت دنده ضد آب نیست. نزدیک به شرایط پیش فرض است، زیرا کیسه جوش داده شده مجموعه ای از مواد است که در کارخانه های کاملاً متفاوت با فرآیندهای کاملاً متفاوت رنگ آمیزی شده اند. پانل بدنه یک فیلم TPU یا PVC یا پوششی با رنگدانه پراکنده در پلیمر است. بافته شده پلی استر با محلول یا تکه رنگ است. نوار زیپ از پارچه رنگ شده و دندانه های زیپ از رزین یا فلز روکش شده تشکیل شده است. سگک ها با مستربچ قالب گیری شده اند. آستر یک بافت متفاوت با کلاس رنگ متفاوت است. شش عرضه‌کننده، شش ماده شیمیایی رنگ‌آمیزی، یک «سیاه» که خریدار انتظار دارد یکی سیاه باشد.

فیلم های رنگدانه شده و منسوجات رنگ شده تقریباً هرگز دارای منحنی بازتابی نیستند. می‌توان آن‌ها را در زیر نور روز به صورت بصری درآورد و همچنان تار را به رنگ سبز یا قهوه‌ای در مقابل پانل بدنه زیر نور فلورسنت مغازه نشان دهد. اگر کسی بررسی نکرد، اولین کسی که این را کشف می‌کند، فروشنده خریدار است که در یک نمایشگاه ایستاده، یک نمونه تولیدی را در برابر نمونه‌ای تایید شده، سه هفته قبل از عرضه نگه داشته است.

شش منبع نور، و هر کدام برای چیست

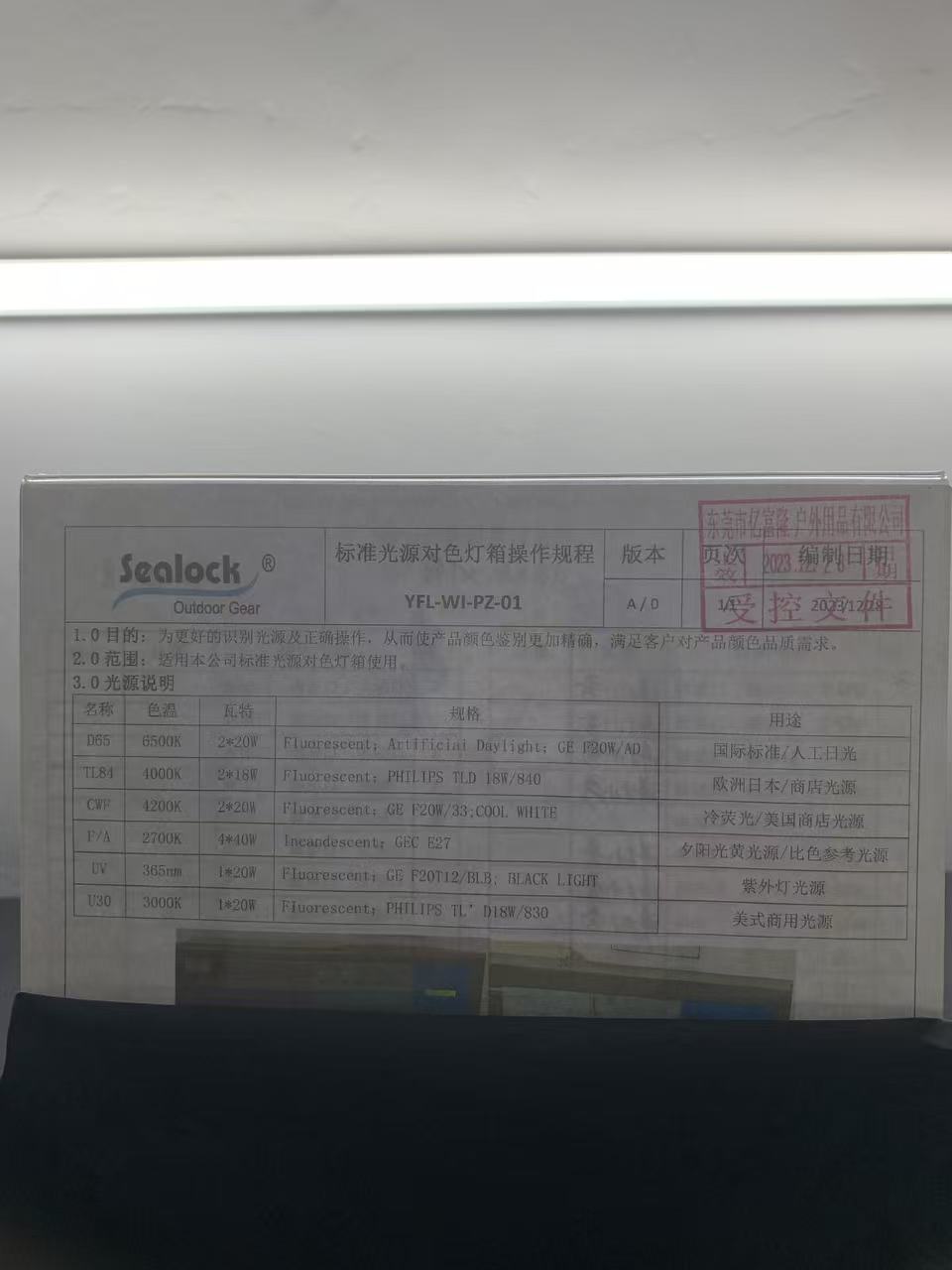

SOP ما مکمل لامپ و مهمتر از همه، آنچه را که هر لامپ نشان می دهد فهرست می کند. این جدول بخشی از روشی است که اپراتورها در واقع روزانه از آن استفاده می کنند.

D65 - 6500K، نور روز مصنوعی.روشن‌کننده مرجع بین‌المللی، برای نور متوسط ​​روز در آسمان شمال ایستاده است. هر تایید رنگی در سیستم ما از اینجا شروع می شود، و مگر اینکه مشتری چیز دیگری را مشخص کند، این نوری است که تحت آن یک رنگ پذیرفته یا رد می شود. این نزدیکترین چیزی است که صنعت به یک داور بی طرف دارد.

TL84 - 4000K، فلورسنت تری فسفر.نورپردازی فروشگاه خرده فروشی اروپایی و ژاپنی. اگر برندی از طریق خرده‌فروشی فیزیکی اروپایی یا ژاپنی به فروش می‌رسد، TL84 اختیاری نیست: این نوری است که محصول در نقطه خرید مورد قضاوت قرار می‌گیرد، جایی که شکایت‌های رنگ در واقع به وجود می‌آیند.

CWF - 4200K، فلورسنت سفید سرد.معادل خرده فروشی آمریکایی. جفتی که با D65 مطابقت دارد و تحت CWF ناموفق است، جفتی است که در قفسه یک فروشگاه بزرگ ایالات متحده اشتباه به نظر می رسد، هر چند در اتاق نمونه خوب به نظر برسد.

F/A — 2700K، رشته ای.نور تنگستن گرم، برای روشنایی خانگی و مهمان نوازی و برای آفتاب اواخر بعد از ظهر. این سخت ترین آزمایش برای هر چیزی در خانواده قرمز تا قهوه ای و برای افراد تقریباً خنثی است که به طور چشمگیری در زیر آن جابجا می شوند.

U30 - 3000K.نورپردازی تجاری گرم آمریکایی، رایج در خرده فروشی های تخصصی و به طور فزاینده ای در فروشگاه های فضای باز و سبک زندگی که فضای گرم تری نسبت به سوپرمارکت دارند.

UV - 365 نانومتر، نور سیاه.به هیچ وجه یک روشن کننده برای مشاهده رنگ نیست. این لامپ برای آشکار کردن عوامل روشن کننده نوری وجود دارد و یکی از مفیدترین ابزارهای تشخیصی در کابینت است. رنگ های سفید و کم رنگ اغلب با مواد سفید کننده فلورسنت روشن می شوند که UV را به آبی قابل مشاهده تبدیل می کند که باعث می شود پارچه سفیدتر از سفید به نظر برسد. روشن کننده های نوری با قرار گرفتن در معرض نور خورشید و با شستشو از بین می روند. یک پانل سفید که در زیر اشعه ماوراء بنفش به خوبی می درخشد، یک پانل سفید است که به وضوح زرد می شود در حالی که یک پانل بدون روشنایی در کنار آن باقی می ماند. لامپ UV همچنین مواردی را که دو رنگ سفید کاملاً با هم مطابقت دارند در داخل خانه نشان می دهد زیرا حاوی بارهای روشن کننده متفاوتی هستند که اتفاقاً در یک نور متعادل می شوند - و در خارج از خانه تحت نور واقعی خورشید غنی از UV از هم جدا می شوند.

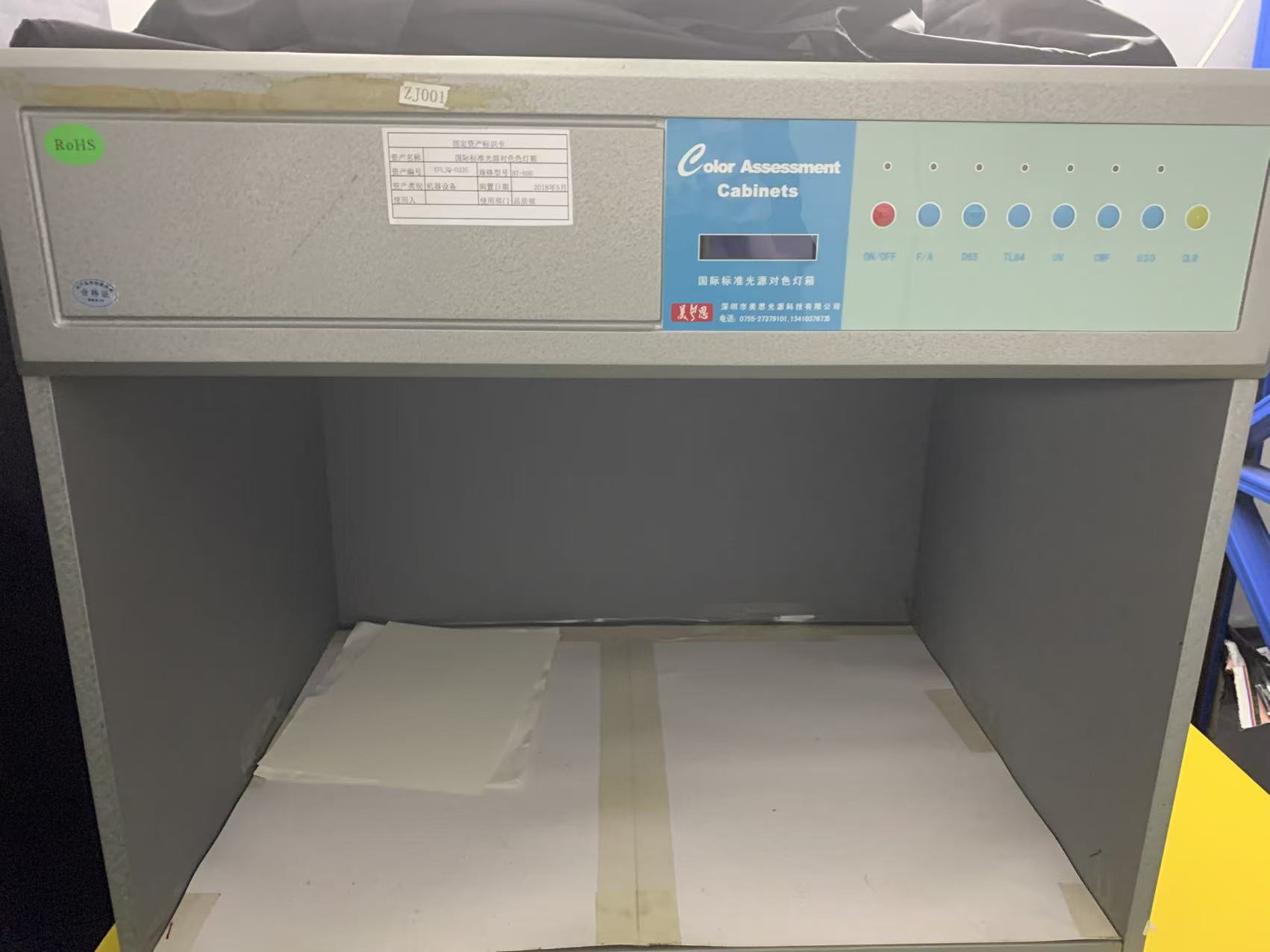

پانل اینها را به صورت جداگانه تغییر می دهد و یک صفحه نمایش زمان سپری شده ساعت لامپ را ردیابی می کند. این نمایشگر بیشتر از آنچه به نظر می رسد اهمیت دارد. لامپ‌های فلورسنت مدت‌ها قبل از از کار افتادن در خروجی طیفی جابجا می‌شوند و یک لوله قدیمی D65 بی‌صدا از D65 بودن خود باز می‌ماند. رویه صنعت تعویض لامپ ها در ساعات انباشته به جای خرابی است - معمولاً در حدود دو هزار ساعت - به همین دلیل است که ساعت سنج بخشی از ابزار است نه یک وسیله جانبی.

چگونه از آن استفاده می کنیم

هدف ذکر شده در بالای SOP ما ساده است: شناسایی منابع نور به درستی و عملکرد مناسب کابینت، به طوری که قضاوت رنگ محصول دقیق تر باشد و نیازهای کیفیت رنگ مشتری را برآورده کند. روش کار پشت آن جمله ساده و غیرقابل بخشش میانبرها است.

استاندارد تایید شده - یک دیپ آزمایشگاهی امضا شده، یک نمونه تایید شده، یک نمونه طلایی، یا یک تراشه رنگ فیزیکی ارائه شده توسط مشتری - در کنار نمونه تولیدی در داخل کابینت، در کف خاکستری خنثی، بدون هیچ شی رنگی دیگری در میدان دید قرار می‌گیرد. جهت گیری هر دو یکسان است، زیرا مواد بافته شده و پوشش داده شده به طور متفاوتی در طول و در سراسر دانه منعکس می شوند و نمونه ای که نود درجه چرخیده است می تواند به عنوان یک سایه متفاوت خوانده شود. دید تقریباً از 45 درجه تا سطح روشن است، که هندسه ای است که هر استاندارد ارزیابی بصری با آن همگرا می شود زیرا براقیت سطح را از رنگ بدنه جدا می کند.

D65 اول می آید و حکم اولیه را می دهد. سپس اپراتور به نوبه خود از طریق TL84، CWF، U30 و F/A سوئیچ می کند، نه اینکه آیا این جفت هنوز کاملاً با هر کدام مطابقت دارد یا خیر، بلکه مراقب است که آیاجهتهر تفاوتی تغییر می کند جفتی که به طور پیوسته کمی سبک در زیر هر روشن کننده اجرا می شود، مشکل سایه دارد، که با تنظیم رنگ یا رنگدانه قابل رفع است. جفتی که با D65 مطابقت دارد و در زیر TL84 سبز و در زیر F/A قرمز و در زیر F/A قرمز می‌شود، مشکل دگرگونی دارد، که با تنظیم بارگیری قابل رفع نیست - به سیستم رنگ متفاوتی نیاز دارد، و در آزمایشگاه بسیار بهتر از کانتینر کالاهای نهایی کشف می‌شود.

لامپ UV روی تمام رنگ های سفید، رنگ های کم رنگ و هر ماده ای که مشکوک به محتوای روشن کننده فلورسنت باشد کار می کند. نتایج بر اساس مقیاس درجه بندی مشتری ثبت می شود و در مواردی که یک مقدار عددی مورد نیاز است، ارزیابی بصری با اندازه گیری تفاوت رنگ ابزاری بررسی می شود. این دو مکمل یکدیگر هستند: ابزار یک عدد قابل تکرار می دهد که از ارسال ایمیل باقی می ماند، و کابینت قضاوتی را که یک انسان واقعاً در حالی که محصول را در دست دارد انجام می دهد.

مشکل کیسه جوش داده شده هیچ کس به شما هشدار نمی دهد

یک مشکل رنگی خاص برای ساخت جوش با فرکانس بالا وجود دارد و برنامه های جدید را به طور منظم دریافت می کند.

جوشکاری یک فرآیند حرارتی است. پلیمر در خط جوش به دمای ذوب هدایت می شود و سپس تحت فشار سرد می شود و زمانی که این اتفاق می افتد برخی از سیستم های رنگدانه جابجا می شوند. یک TPU خاکستری تیره می تواند یک قالب قهوه ای کم رنگ را در امتداد درز جوش انتخاب کند. قرمز اشباع شده می تواند در نوار جوش داده شده تا حدی تیره تر شود. در یک کیسه با درزهای بلند و برجسته، این بند عیب نیست که خریدار به عنوان یک ویژگی فرآیند آن را ببخشد - به عنوان دو رنگ ماده روی یک محصول خوانده می شود.

کابینت جایی است که گیر می کند، و با مقایسه یک کوپن جوش داده شده با مواد جوش نشده از یک رول زیر هر شش منبع، نه فقط در نور روز، گیر می افتد. جایی که یک شیفت نشان داده می شود، این یک سوال پارامتر جوش است و به مهندسی با آن برمی گرددداده های تست لایه برداریبرای همان پارامتری که در کنار آن تنظیم شده است، زیرا کاهش زمان ماندگاری برای محافظت از رنگ نیز در صورت بی دقتی انجام شود، استحکام باند را کاهش می دهد. پنجره‌ای که هر دو را برآورده می‌کند، باریک‌تر از پنجره‌ای است که هر یک را به تنهایی راضی می‌کند، و یافتن آن بخش بزرگی از پیشرفت در یک ماده جدید است.

همین کابینت نتایج رنگ‌آمیزی را نیز درجه‌بندی می‌کندتستر ثبات رنگ مالشیاز آنجایی که درجه بندی در مقیاس خاکستری خود یک مقایسه بصری است و در نور کنترل نشده بی معنی است و برای بررسی رنگ بعد ازمحفظه دما و رطوبتیک مجموعه مواد کهنه کرده است. پیری گرما و رطوبت تنها بر خواص مکانیکی تأثیر نمی گذارد. رنگ آن جابه‌جا می‌شود و سیاهی که بعد از هفتاد و دو ساعت در دمای بالا کمی برنزی شده است، اطلاعاتی است که یک برند قبل از انجام آن می‌خواهد.

خریدار باید چه چیزی را مشخص کند

بیشتر اختلافات رنگی که از سایر تامین‌کنندگان می‌بینیم به مشخصات خریدی برمی‌گردد که می‌گوید "رنگ مطابق با نمونه تایید شده" و نه چیزی بیشتر. این جمله حاوی هیچ روشنگر، هیچ تحمل، هیچ مقیاس درجه بندی و هیچ بیانیه ای نیست که کدام مؤلفه باید با کدام یک مطابقت داشته باشد. این بحثی است که منتظر تاریخ تحویل است.

مشخصاتی که از استدلال جلوگیری می کند، چهار چیز را نام می برد. اول، روشن کننده تأیید - معمولاً D65، و اگر محصول در خرده فروشی های اروپایی یا ژاپنی قرار دارد، D65 به علاوه TL84 یا به علاوه CWF برای بازار ایالات متحده. دوم، تفاوت قابل قبول، یا به عنوان درجه خاکستری یا به عنوان تحمل تفاوت رنگ عددی. ثالثاً، کدام اجزاء به رنگ بدن چسبیده اند و کدام یک مجاز است که عمداً لحن متفاوتی داشته باشد، زیرا روی یک کیسه فنی معمولاً قرار نیست که بافته و بدنه با هم مطابقت داشته باشند و نگه داشتن آن ها با همسانی که هرگز در نظر گرفته نشده بود، وقت همه را تلف می کند. چهارم، اینکه آیا محتوای روشن کننده نوری محدود است یا خیر، که برای هر محصول سفید یا پاستلی با عمر طولانی مورد انتظار در خارج از منزل اهمیت دارد.

با آن چهار مورد در یک مشخصات، تایید رنگ به یک چک تبدیل می شود. بدون آنها، به مذاکره ای تبدیل می شود که از طریق ایمیل بین دو نفر که زیر لامپ های مختلف ایستاده اند انجام می شود.

سوالات متداول

آیا اسپکتروفتومتر نمی تواند جایگزین جعبه نور شود؟

نه، و نه به دلیلی که مردم انتظار دارند. یک ابزار در زیر هر روشنایی که از او بخواهید محاسبه کند یک عدد قابل تکرار می دهد و در تشخیص جابجایی های کوچک ثابت بهتر از چشم انسان است. اما زمانی که براقیت، بافت یا ساختار سطحی بین این دو ماده متفاوت است، یک گذر عددی همچنان می‌تواند با یک عدم تطابق آشکار بصری مطابقت داشته باشد، که معمولاً هنگام مقایسه یک فیلم جوش داده شده براق با یک بافته مات وجود دارد. هر دو ابزار مورد نیاز است. ابزار گزارش می دهد. کابینه تصمیم می گیرد

چرا نمی توانیم رنگ را در فضای باز در نور روز تأیید کنیم؟

زیرا روشنایی روز یک چیز نیست. طیف آن با زمان روز، فصل، عرض جغرافیایی، پوشش ابر و آنچه که از سطوح نزدیک به آن منعکس می شود تغییر می کند. رنگی که در ساعت 10 صبح در زیر ابر نازک تایید شد و در ساعت 4 بعد از ظهر رد شد. زیر آسمان صاف هرگز در برابر یک مرجع ثابت تایید نشد. D65 دقیقاً وجود دارد تا مرجع حرکت نکند.

چگونه می توانید با مشتری که نمونه تایید شده اش محو شده است رفتار کنید؟

سن استانداردهای فیزیکی، به ویژه نمونه های نساجی که دستکاری شده و در معرض دید قرار گرفته اند. در مواردی که یک استاندارد تایید شده قدیمی است، ما آن را به جای تطبیق بی‌صدا با آن علامت‌گذاری می‌کنیم - تطبیق یک تولید جدید با یک مرجع محو شده، محو شدن را در کالاها ایجاد می‌کند. رزولوشن معمولی استانداردی است که مجدداً منتشر شده یا یک هدف عددی است که بر خلاف مشخصات اصلی توافق شده است.

آیا کابینت نیاز به کالیبراسیون دارد؟

خود کابینت هیچ عنصر اندازه گیری برای کالیبره ندارد، اما وضعیت لامپ کنترل معادل است. ساعت لامپ بر روی متر داخلی ردیابی می شود و لوله ها در ساعات انباشته به جای خرابی تعویض می شوند، زیرا رانش طیفی قبل از فرسودگی با یک حاشیه طولانی است. سوابق تعویض لامپ بخشی از فایل تجهیزات است و در کنار گواهی کالیبراسیون ابزار اندازه گیری در آزمایشگاه در اختیار ممیزان بازدید کننده قرار می گیرد.

آیا رنگ یک بار بررسی می شود یا در طول تولید؟

در سراسر. غوطه ور شدن آزمایشگاه و تایید مقاله اول هدف را تعیین می کند. بازرسی مواد ورودی، هر رول و هر قسمت تار را در برابر آن بررسی می کند. چک‌های حین فرآیند، در یک سفارش، بین دسته‌های مواد جابه‌جا می‌شوند. جابجایی رنگ بین دو رول فیلم اسمی یکسان به اندازه‌ای رایج است که تایید را به عنوان یک رویداد یکباره تلقی می‌کنیم که چگونه یک محموله با دو سایه از یک کیسه در یک کارتن به پایان می‌رسد.

جایی که این در سریال قرار دارد

این کابینت حلقه ای را می بندد که در بیشتر آزمایشگاه می گذرد. این رنگ آمیزی تولید شده توسطتستر سایش، نتایج حاصل از کار ثبات رنگ را می خواند، مجموعه مواد را قبل و بعد از پیری محیطی بررسی می کند و تأیید می کند که پارامترهای جوشکاری ما را تعیین می کند.نوسان و تست استقامت زیپاعتبار برای استحکام به قیمت ظاهر خریداری نشده است. استحکام و ظاهر متغیرهای مستقلی در سازه های جوشی نیستند و ابزاری که آنها را صادق نگه می دارد، ابزاری است که اصلاً قطعات متحرک ندارد.
