Inside the Sealock Lab: The Luggage Oscillation Impact Tester (XE-I09BA)

تقریباً هر خرابی فاجعه‌باری که خریدار درباره آن می‌شنود از همان نقطه شروع می‌شود: نقطه‌ای که یک بند، یک دسته یا یک حلقه D با پانل بدنه برخورد می‌کند. پارچه به ندرت در وسط پاره می شود. زیپ ها به ندرت از زنجیره جدا می شوند. چیزی که شکست می‌خورد، لنگر است - چند سانتی‌متر مربع وصله جوش‌شده، میله‌کش یا حلقه تار که باید کل وزن یک کیسه بارگیری شده را هزاران بار به دیواری انعطاف‌پذیر منتقل کند، در بارهایی که هرگز ثابت نیستند و هرگز قابل پیش‌بینی نیستند. به همین دلیل است که یک تست کشش استاتیک، هر چند عدد قابل توجهی که تولید می کند، پیش بینی ضعیفی از بازده میدانی است. مفصلی که با یک کشش 80 کیلوگرمی جان سالم به در می‌برد، همچنان می‌تواند در 400 چرخه تکان دینامیکی 8 کیلوگرمی شکست بخورد، زیرا خستگی و قدرت اوج فیزیک متفاوت هستند.

دستگاهی که این دو جهان را در آزمایشگاه ما از هم جدا می‌کند، تستر ضربه نوسان چمدان است - دارایی YFLJQ-0232، مدل XE-I09BA، شماره ابزار LAB-006، از اکتبر 2018 در بخش کیفیت ما در حال خدمت است و آخرین بار در 19 دسامبر 2025 کالیبره شده است، با استانداردهای عملیاتی مجدد دسامبر 2، طبق استانداردهای 028 اجرا می‌شود. YFL-WI-PZ-03، نسخه A/0، مورخ 28 دسامبر 2023. این مقاله به این موضوع می پردازد که دستگاه واقعاً چه کار می کند، چرا این آزمایش برای کیسه های ضدآب با فرکانس بالا بیشتر از چمدان های دوخته شده معمولی اهمیت دارد، و مدیر منبع با دیدن «تأیید ضربه نوسانی خاص» روی یک تأمین کننده چه چیزی باید بخواهد.

معنای واقعی "تاثیر نوسان" چیست

توصیف آزمون به طرز فریبنده ای ساده است و انجام آن به خوبی دشوار است. یک کیسه با وزن مشخصی بارگیری می شود، سپس با هر قطعه ای که در حال بررسی است از دستگاه آویزان می شود - یک دسته بالا، یک جفت بند شانه، یک حلقه حمل و نقل، یک دسته چرخ دستی کاملاً کشیده. سر ضربه کیسه بارگیری شده را از طریق یک ضربه مشخص بلند می کند، سپس آن را رها می کند. گرانش بقیه کارها را انجام می دهد. کیسه می افتد، و یک مجموعه فنر میرا در بالای سر، انرژی سقوط را جذب می کند و سپس آن را برمی گرداند، بنابراین نمونه فقط یک بار رها نمی شود، بلکه به سمت یک نوسان پیوسته بالا و پایین هدایت می شود. هر چرخه یک موج ضربه ای به پایین بند و به نقطه لنگر می فرستد، سپس آن را به طور کامل تخلیه می کند. بارگیری، شوک، تخلیه، تکرار.

استاندارد روش صنعت سبک چین که این را رسمیت می‌دهد، QB/T 2922-2018کیسه و کیسه - روش تست ضربه تکان دادن، این اصل را اینگونه توصیف می کند که کیسه را با وزن مشخصی بارگیری می کند، آن را با دسته، بند شانه یا دسته چرخ دستی کاملاً کشیده از طریق یک ضربه تنظیم شده بلند می کند، اجازه می دهد آزادانه تحت نیروی گرانش بیفتد، و استفاده از فنر برای جذب و آزاد کردن انرژی ضربه به طوری که کیف ضربه و نوسانات مکرر را تجربه کند - در نتیجه تست چرخش، استقامت دست، لرزش دست، لرزش دست و حرکت دادن دست و ضربه زدن به دست. دستگاه کاملاً مشخص شده است: جرم ترکیبی مکنده پایینی، بلوک میرایی بالایی، میله ضربه ای و فیکسچر استاندارد 0.2 ± 8.1 کیلوگرم است، حرکت تک جهتی 5 ± 150 میلی متر است، و مجموعه میرایی نویز در مکنده فوقانی نیروی پرس فنری 110 ± 110 Nsh را ایجاد می کند. سیستم کنترل باید اجازه دهد تا میزان ضربه تنظیم شود، تعداد چرخه ها تنظیم و ثبت شود و اگر نمونه در طول آزمایش بیفتد، باید ماشین را بطور خودکار متوقف کند.

آخرین بند از آنچه به نظر می رسد اهمیت دارد. توقف خودکار در رها کردن نمونه یک ویژگی راحت نیست - این چیزی است که شمارش چرخه را به یک نقطه داده معتبر تبدیل می کند. اگر یک تسمه در چرخه 612 پاره شود و دستگاه به یک وسیله خالی ضربه بزند تا زمانی که به 1500 از پیش تعیین شده برسد، گزارش هیچ چیز مفیدی نمی گوید. از آنجا که دستگاه در لحظه جدا شدن متوقف می شود، شمارنده می خوانداستعمر خستگی آن مفصل

ماشین روی زمین ما

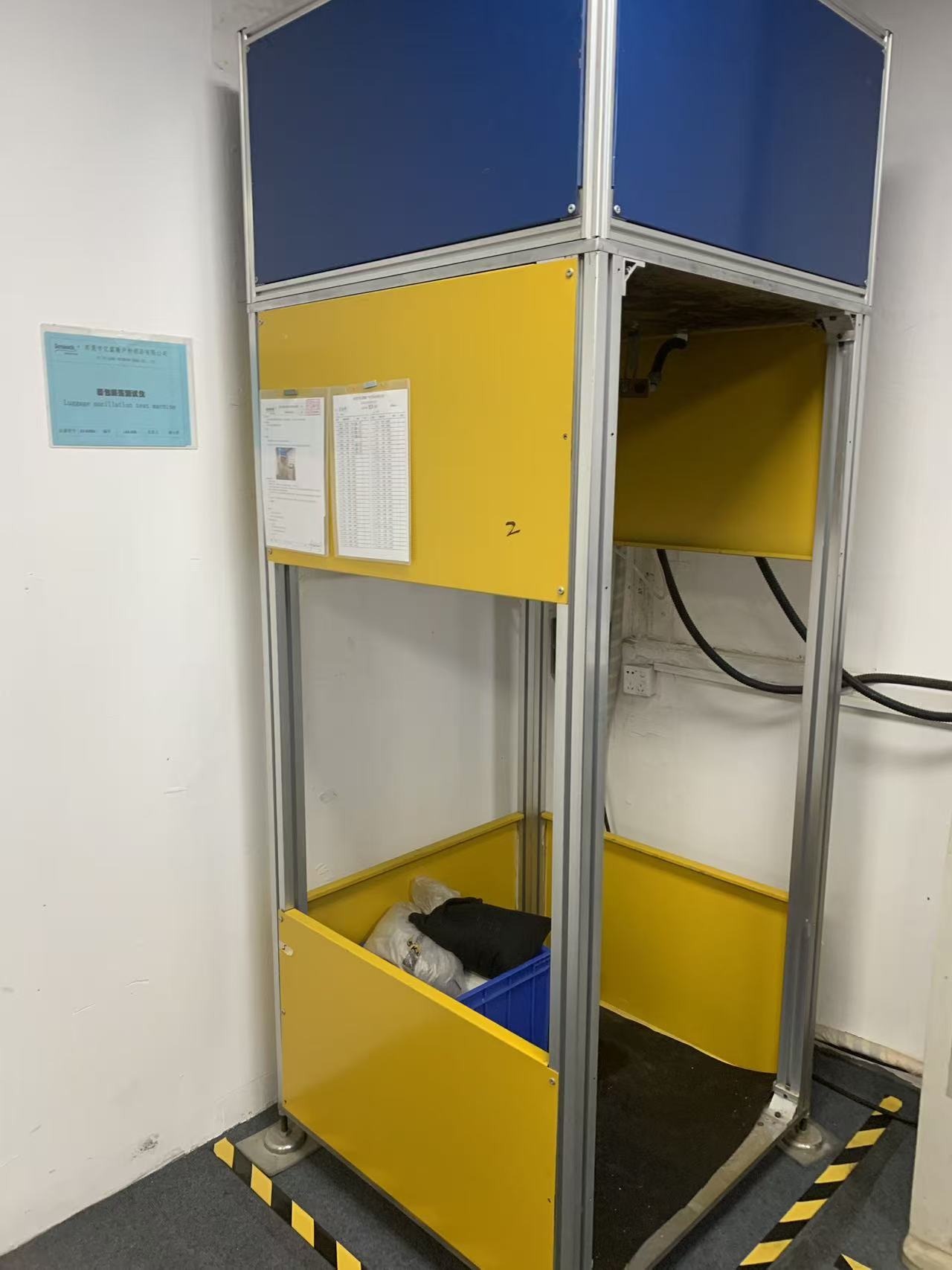

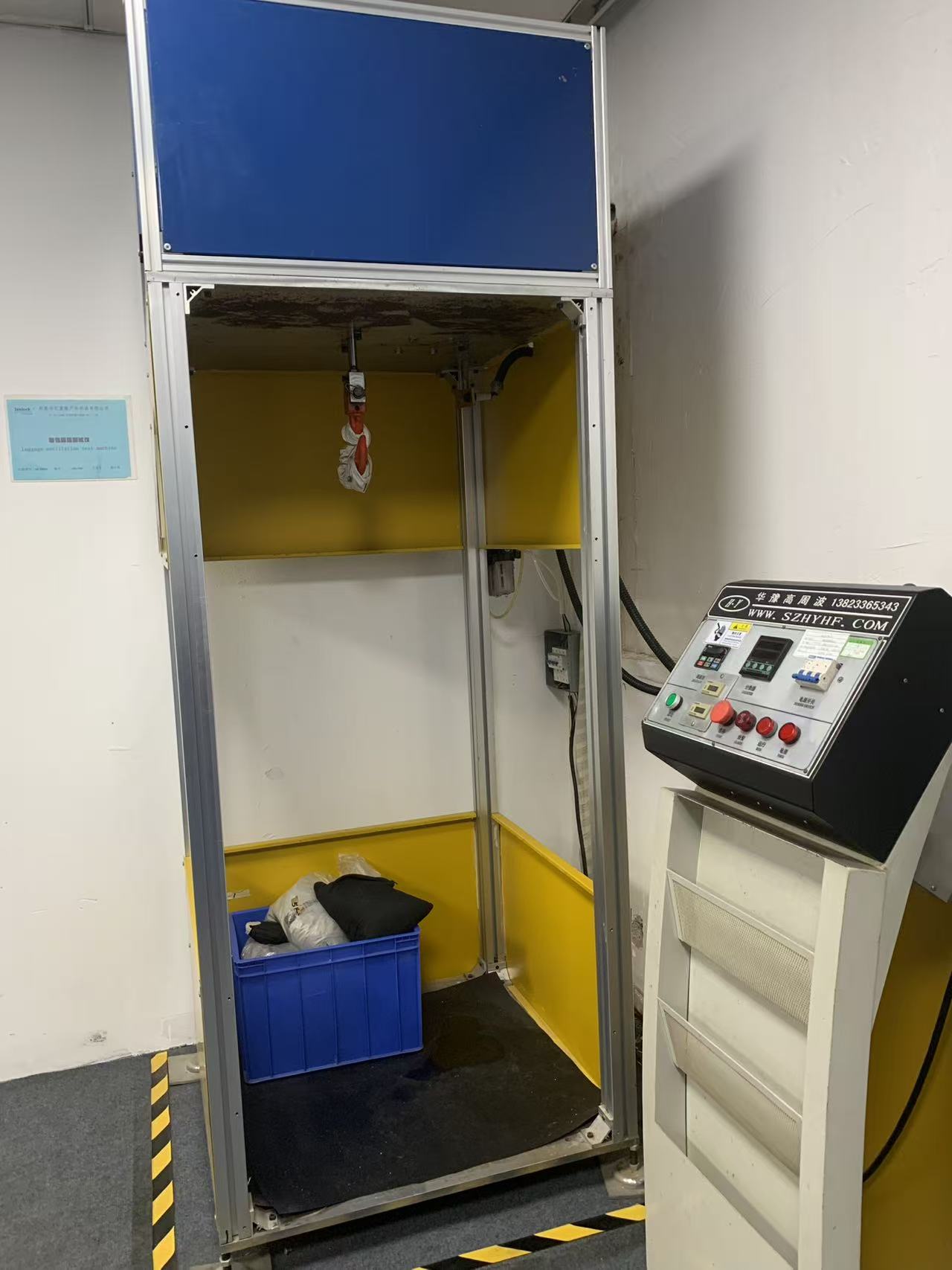

واحد ما توسط یک سازنده تجهیزات با فرکانس بالا شنژن ساخته شده است و عمداً غیر جذاب است. محفظه آزمایش یک قاب آلومینیومی اکسترود شده با پانل‌های پرکننده زرد و آبی است که در سمت عملیاتی باز است و با یک تشک لاستیکی سنگین برای از بین بردن ریباند کف پوش شده است. سر ضربه از قسمت بالای متقاطع آویزان است. در زیر آن، نمونه قرار دارد و در جعبه در پایه، کیسه‌های شن کالیبره‌شده‌ای که برای رساندن کیسه به بار آزمایشی آن استفاده می‌کنیم. یک درب لولایی سمت کار را قبل از شروع دویدن می بندد، که تنها چیزی است که بین اپراتور و کیسه 20 کیلوگرمی که با سرعت حرکت می کند، ایستاده است.

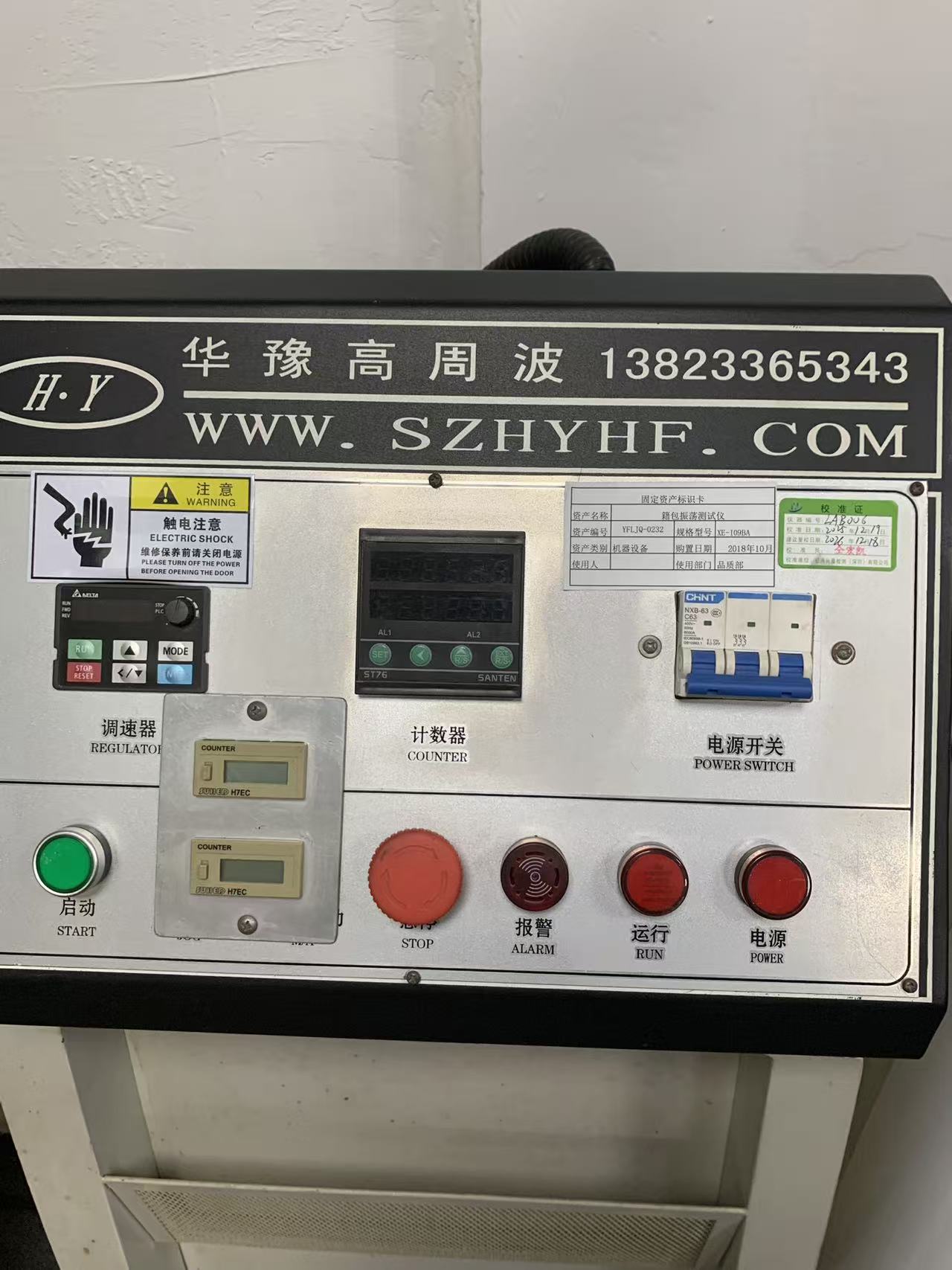

پایه کنترل خارج از قفس قرار دارد. طرح آن دقیقاً نحوه اجرای آزمایش را به شما می گوید: یک درایو با فرکانس متغیر دلتا در سمت چپ به عنوان تنظیم کننده سرعت عمل می کند، یک شمارنده دیجیتال SANTEN ST76 با دو کانال زنگ هشدار در مرکز قرار دارد، دو شمارنده الکترومکانیکی FUJI H7EC، چرخه های تجمعی را مستقل از قابل برنامه ریزی ثبت می کنند، و یک نرخ شکستن سه قطبی CCHNT3X30-6. V، 50 هرتز با ظرفیت شکست 6000 آمپر برق ورودی را کنترل می کند. در زیر آنها دکمه استارت، یک توقف اضطراری با سر قارچ بزرگ، و نشانگرهای هشدار، اجرا و روشنایی وجود دارد.

شمارنده های تکراری به دلایلی وجود دارند. شمارنده قابل برنامه ریزی چیزی است که ماشین را در چرخه هدف متوقف می کند. شمارنده‌های مکانیکی چرخه‌های طول عمر دستگاه را جمع‌آوری می‌کنند و اگر کسی سؤال کند که آیا یک اجرا در اواسط آزمایش بازنشانی شده است یا خیر، بررسی متقابل می‌کند. هنگامی که حسابرس شخص ثالث مشتری می پرسد چگونه می دانیم که یک گزارش یک اجرای کامل را منعکس می کند، این پاسخی است که به آن اشاره می کنیم.

نحوه اجرای آن: SOP YFL-WI-PZ-03

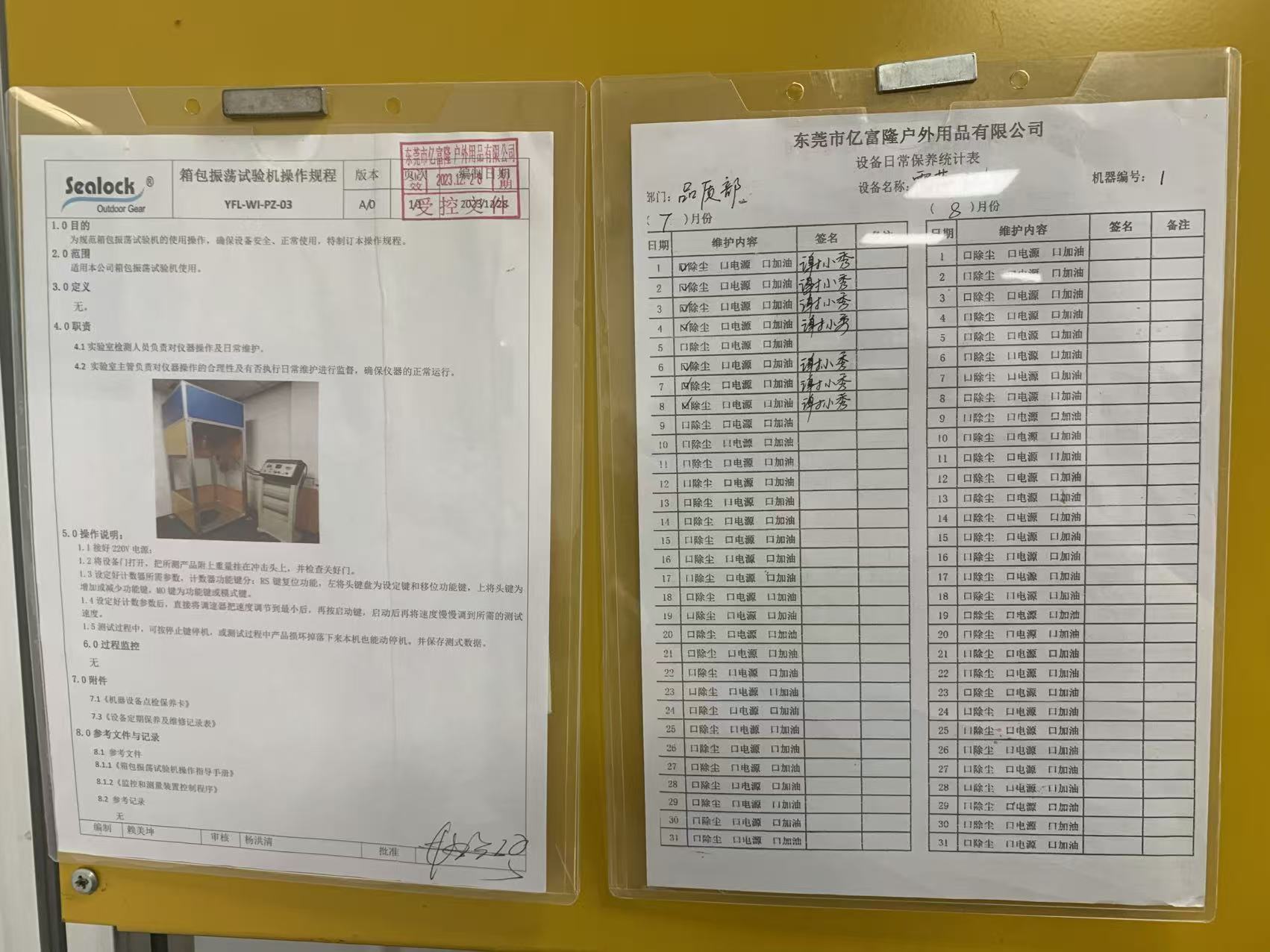

رویه کنترل‌شده ارسال شده بر روی دستگاه کوتاه است و هر بند در آن وجود دارد زیرا کسی یک بار اشتباه کرده است.

اپراتور منبع تغذیه 220 ولت را وصل می کند، درب محفظه را باز می کند، نمونه را - که قبلاً به وزن نامی خود بارگذاری شده است - با استفاده از وسایل مناسب روی سر ضربه آویزان می کند، و تأیید می کند که درب به درستی بسته شده است، قبل از اینکه هر چیزی حرکت کند. سپس شمارنده برنامه ریزی می شود: کلید تنظیم مجدد اجرای قبلی را پاک می کند، کلیدهای شیفت و افزایش تعداد چرخه هدف را تنظیم می کنند و کلید حالت عملکرد شمارش را انتخاب می کند. تنها پس از تنظیم هدف، اپراتور تنظیم کننده سرعت را به حداقل می رساند، استارت را فشار می دهد و سپس به آرامی سرعت را تا میزان تست مورد نیاز افزایش می دهد. شروع با سرعت ممنوع است، زیرا اولین ضربه ناگهانی ضربه ای را وارد می کند که استاندارد هرگز در نظر گرفته نشده بود و می تواند باعث خرابی اولیه کاذب در فیکسچر به جای اتصال در مورد آزمایش شود.

در طول اجرا، اپراتور می تواند دستگاه را با کلید توقف در هر زمانی متوقف کند. اگر نمونه بشکند و بیفتد، دستگاه خود را متوقف می کند. سپس داده های آزمون ثبت می شود. SOP عملیات و نگهداری معمول را به بازرس آزمایشگاه و نظارت بر هر دو را به ناظر آزمایشگاه اختصاص می دهد، و توسط یک گزارش نگهداری روزانه پشتیبانی می شود - حذف گرد و غبار، بررسی برق، روغن کاری - که روز به روز امضا می شود.

تعداد بار و چرخه: اعداد باید چقدر باشند

استاندارد روش نحوه تکان دادن کیسه را تعریف می کند. استاندارد محصول تعیین می کند که چقدر سخت و چه مدت است. برای کیف های حمل شده که QB/T 1333-2018 استکیف دستی و کوله پشتی، که بار آزمایشی را بر اساس حجم بدنه کیف تنظیم می کند و نه مانند نسخه قبلی در سال 2010، با توجه به مشخصات محصول، و تنها بند شانه ای را ارزیابی می کند که در آن یک دسته و بند شانه یک ناحیه دوخته شده روی هم دارند. آزمایش تجاری معمولی تا 400 چرخه روی تسمه‌های شانه‌ای دوگانه تحت بار مشخص شده 6 کیلوگرم انجام می‌شود، با دسته‌ها که بر اساس بار و ترکیب چرخه خودشان ارزیابی می‌شوند.

چهارصد چرخه یک کف است، نه یک سقف، و به جای یک سطل خشک 60 لیتری که برای یک دهه روی عرشه قایق پرتاب می شود، به یک کیف دستی روزمره کالیبره شده است. نیاز داخلی ما به حمل بار 1500 سیکل و بالاتر است، و برای برنامه های اعزامی و دریایی، تعداد بارهای تعیین شده از ظرفیت نامی کیسه به جای جدول حجم استاندارد، به طور قابل توجهی بالاتر است. وقتی پروتکل خود مشتری ترکیب متفاوتی را مشخص می‌کند - بار سنگین‌تر در چرخه‌های کمتر برای شبیه‌سازی جابجایی چمدان، یا بار سبک‌تر با تعداد بسیار بالاتر برای شبیه‌سازی رفت‌وآمد - ماشین به سادگی آن اعداد را می‌گیرد. سرعت، بار و چرخه هدف همگی توسط اپراتور تنظیم شده‌اند، که به جای خریدن اسلات‌های آزمایشی از خارج، هدف اصلی در اختیار داشتن ابزار در داخل است.

چرا این آزمایش برای کیسه های ضد آب جوش داده شده متفاوت است

اینجا جایی است که یک کارخانه دنده ضد آب از یک کارخانه چمدان معمولی جدا می شود. روی یک کیسه دوخته شده، یک لنگر بند شانه یک حلقه بافته است که در یک درز قرار گرفته و با میله ای تقویت شده است. حالت خرابی ساییدگی نخ و بیرون کشیدن پیشرونده بخیه است و خود را اعلام می کند: بخیه ها شل می شوند، حلقه کج می شود، خریدار قبل از رها شدن متوجه می شود.

در کیسه های جوشی با فرکانس بالا، هیچ دوختی در لنگر وجود ندارد، یا دوخت تزئینی است و مسیر بار واقعی از طریق یک وصله جوش داده شده به صفحه TPU یا PVC پانل بدنه می گذرد. این مفصل در اثر لایه برداری از کار می افتد، نه با ساییدگی، و شکست لایه برداری آرام و ناگهانی است. جوشی که کمی سرد کار می‌کند - محل قرارگیری ناکافی، سطح آلوده، قالبی که کسری از میلی‌متر از موازی خارج شده است - یک تست کشش استاتیک را به راحتی پشت سر می‌گذارد و سپس در لبه وصله جایی بین چرخه 300 و سیکل 900 لایه لایه می‌شود، زیرا هر لبه نوسانی از چرخه پیشرو دارد.

این شکستی است که بررسی‌هایی را ایجاد می‌کند که هر مدیر دسته‌بندی آن را تشخیص می‌دهد: کیفی که برای یک فصل خوب بود و سپس "بند تازه از کیسه جدا شد" با طرح کلی وصله تمیز و بدون ساییده شدن آن. همچنین مهمتر از همه، الف استضد آبشکست و نه تنها شکست استحکام، زیرا یک وصله تا حدی پوست کنده یک مسیر نشتی را از طریق مواد سطحی مدتها قبل از جدا شدن کامل باز می کند. یک کیسه می تواند شروع به ورود آب به لنگر شانه کند در حالی که همچنان بار خود را به خوبی حمل می کند.

به همین دلیل است که تستر نوسان ودستگاه تست کشش و لایه برداری کامپیوتریبا هم خوانده می شوند نه جدا. آزمایش لایه برداری استحکام باند ثابت یک درز جوش داده شده را بر حسب کیلوگرم در برابر جدول مواد داخلی ما می دهد. آزمایش نوسان به ما می گوید که آیا آن پیوند در هندسه ای که واقعاً در سرویس مشاهده می کند، از بارگذاری پویا، مکرر و تک لبه دوام می آورد یا خیر. اگر هندسه وصله پوسته را در یک گوشه متمرکز کند، یک جوش می‌تواند قوی باشد و همچنان از نظر خستگی ضعیف باشد. فقط تست دوم آن را پیدا می کند.

وقتی یک دویدن به پایان می رسد به چه چیزی نگاه می کنیم

شمارش چرخه کامل یک شرط قبولی است، نه یک نتیجه قبولی. هنگامی که شمارنده متوقف می شود، نمونه پایین می آید و با یک چک لیست نوشته شده بررسی می شود: بدون جداسازی یا جداسازی جزئی دسته، تسمه یا چسب لنگر. بدون لایه لایه شدن یا بلند شدن در لبه تقویت کننده های جوش داده شده. بدون شکستگی، تغییر شکل یا ترک خوردگی سگک ها، لغزنده ها، حلقه های D یا تریگلیدها. بدون شکستن نخ در هر بخیه تقویت کننده. بدون اعوجاج پانل بدنه در اطراف نقطه بار. و برای کیسه‌های دارای سیستم واگن برقی، دسته‌ای که همچنان به آرامی کشیده و جمع می‌شود و قفل می‌شود.

هر چیزی کمتر از جدایی هنوز ثبت می شود. لبه وصله‌ای که در 1500 سیکل دو میلی‌متر بلند شده است، یک کیسه عبوری و یک فرآیند ناموفق است، و به‌عنوان یک مسئله پارامتر جوشکاری به جای اینکه قطع شود، به مهندسی برمی‌گردد. در مواردی که آزمایش مخرب است یا نمونه علامت گذاری شده است، نمونه قرنطینه می شود و دوباره وارد انبار قابل فروش نمی شود.

جایی که در زنجیره QC گسترده تر قرار دارد

هیچ ابزار واحدی کیف را تایید نمی کند. تستر نوسان استقامت بار دینامیکی را در نقاط لنگر پوشش می دهد و در هر جهت حرکت می کند:تستر عمر رفت و برگشتی زیپبسته شدن را در 3000 چرخه تحت بار جانبی و طولی مناسب اندازه می گیرد. راتستر سایشوتستر ثبات رنگ مالشیآدرس دوام سطح و انتقال پایان. رامحفظه دما و رطوبت قابل برنامه ریزیقبل از اینکه خواص مکانیکی دوباره بررسی شود، مواد را از طریق چرخه گرم-مرطوب و زیر صفر تنظیم می کند. سپس کل مجموعه به آزمایش غوطه وری کامل در آب دو ساعت یا بیشتر برای محصولات زیردریایی، یا آزمایش باران شدید و جت آب برای محصولاتی که به جای غوطه وری در برابر باران مقاوم هستند، می رود.

تست نوسان در حال اجرابعد ازپیری آب و هوا یکی از سکانس های آشکارتر در دسترس خریدار است و ارزش آن را دارد که به صراحت مشخص شود. مفاصل با کمک چسب و برخی از درجات فیلم TPU پس از هفتاد و دو ساعت قرار گرفتن در معرض گرم و مرطوب، استحکام پوستی معنی‌داری را از دست می‌دهند. یک لنگر تسمه ای که 1500 چرخه جدید و 600 چرخه بعد از پیری زنده می ماند، چیزی را به شما می گوید که هیچ آزمایش دمای اتاق هرگز انجام نخواهد داد.

آنچه خریداران باید درخواست کنند

"آزمایش نوسان" در برگه مشخصات بدون چهار عدد در پشت آن هیچ معنایی ندارد: بار بر حسب کیلوگرم، تعداد چرخه، قطعه تست شده و معیارهای پذیرش. هر چهار نفر را بخواهید. بپرسید که آیا به شمارش رسیده است یا اینکه آیا دستگاه به طور خودکار زود متوقف شده است. بپرسید که آیا کیسه جدید تست شده است یا پس از تهویه محیطی. و به طور خاص برای محصولات جوش داده شده، بپرسید که آیا بازرسی پس از آزمایش شامل بالا بردن لبه در تکه‌های تقویت‌کننده جوش‌شده نیز می‌شود، زیرا تامین‌کننده‌ای که فقط جداسازی را بررسی می‌کند، عبور کیسه‌ای را گزارش می‌کند که قبلاً شروع به کندن کرده است.

برای برنامه‌های OEM و ODM این پارامترها را به طور مشترک در مرحله توسعه تنظیم می‌کنیم، آنها را قبل از فریز کردن ابزار در اولین مقالات اجرا می‌کنیم و در طول تولید تکرار می‌کنیم. در مواردی که پروتکل خود برند یا گزارش آزمایشگاه شخص ثالث مورد نیاز است، داده‌های داخلی به صفحه اولیه تبدیل می‌شوند: ما ترجیح می‌دهیم مشکل را در چرخه 700 در طبقه خودمان پیدا کنیم تا در گزارش SGS یا QIMA سه هفته قبل از ارسال.

سوالات متداول

آیا تست ضربه نوسان با تست سقوط یکی است؟

خیر. آزمایش سقوط ارزیابی می کند که چه اتفاقی برای کیسه و محتویات آن در یک برخورد کنترل نشده با یک سطح سخت می افتد. تست ضربه نوسان خستگی را در نقاط حمل تحت صدها یا هزاران چرخه بار و رهاسازی کنترل شده ارزیابی می کند. آنها شکست های مختلفی پیدا می کنند و یک کیسه می تواند به راحتی از یکی عبور کند در حالی که دیگری را خراب می کند.

آیا این دستگاه می تواند کولر نرم یا کیسه خشک و همچنین کوله پشتی را تست کند؟

بله. هر چیزی که نقطه حمل مشخصی داشته باشد را می توان از یراق آویزان کرد - یک دسته تکی روی یک کیف خشک، دو بند شانه روی کوله پشتی خنک‌تر، یک دسته بالابر روی یک سطل. محصولات با ضلع نرم در ناحیه تماس فیکسچر قرار می گیرند تا گیره بند را ساییده و شکست کاذب در دستگیره به جای اتصال ایجاد نکند.

اگر کیسه فاقد ظرفیت منتشر شده باشد، از چه باری باید استفاده کرد؟

استاندارد محصول آن را از حجم بدنه کیف گرفته است. در عمل، برای تجهیزات فضای باز، ما ترجیح می‌دهیم با ظرفیتی که یک برند در واقع روی بسته‌بندی خودش چاپ می‌کند، آزمایش کنیم، به اضافه یک حاشیه، زیرا این عددی است که مصرف‌کننده به عنوان مجوز در نظر می‌گیرد.

آیا یک نتیجه پاس تضمین می کند که کیف در زمین شکست نخورد؟

این تضمین می کند که طراحی و فرآیند، همانطور که نمونه برداری شد، یک آستانه خستگی تعریف شده را پاک کرد. دوام میدان همچنین به سازگاری تولید بستگی دارد، به همین دلیل است که آزمایش نوسان بر روی نمونه‌های تولیدی به جای نمونه طلایی انجام می‌شود و چرا پارامترهای جوشکاری در حین فرآیند به طور مستقل نظارت می‌شوند.

آیا تجهیزات کالیبره شده است؟

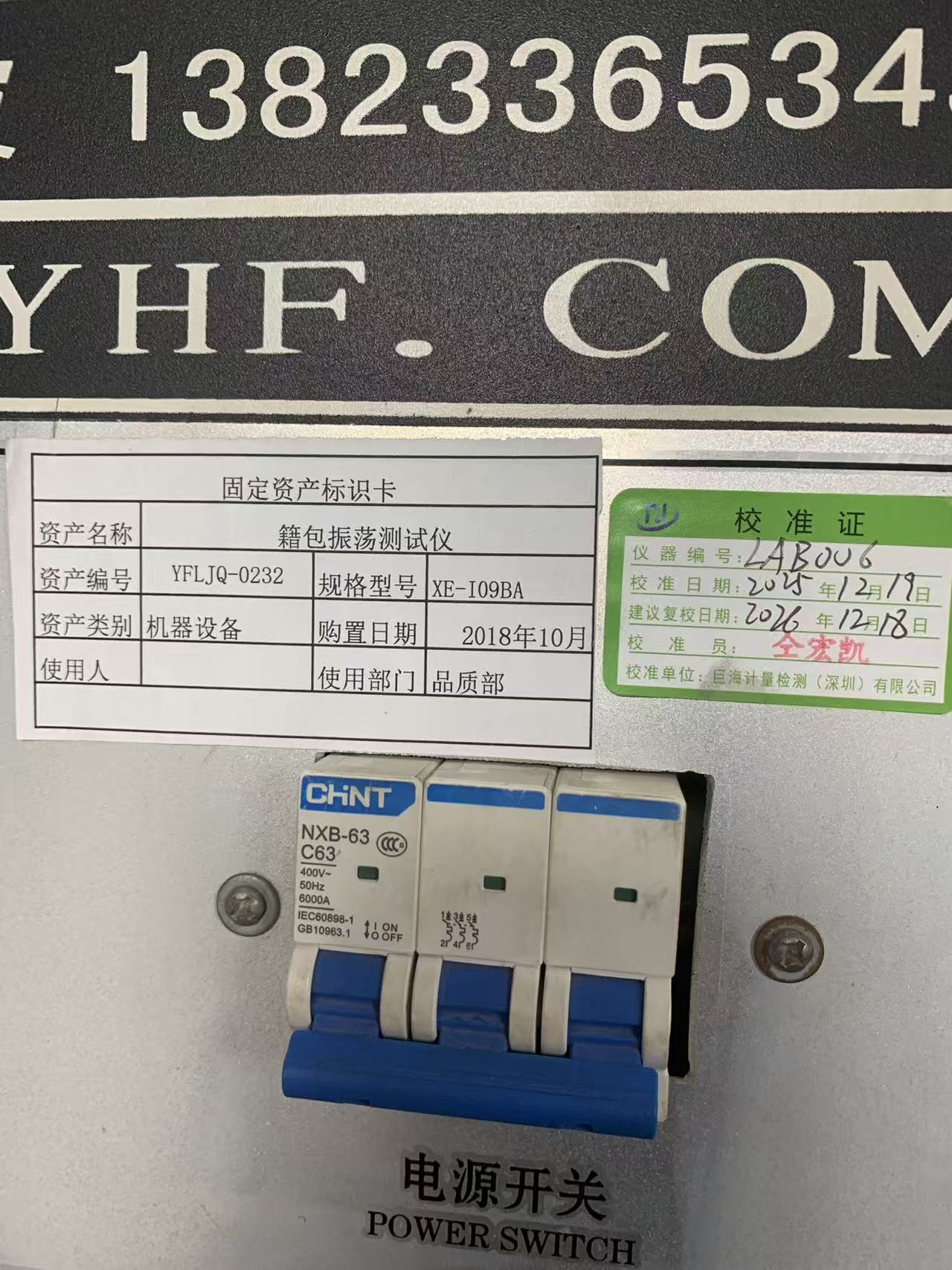

در خارج، توسط یک خانه کالیبراسیون معتبر، با گواهی ارسال شده بر روی دستگاه. تاریخ گواهی فعلی از 19 دسامبر 2025 است و موعد کالیبراسیون مجدد در 18 دسامبر 2026 است. وضعیت کالیبراسیون بخشی از هر ممیزی داخلی است و در صورت درخواست برای مشتریان بازدید کننده در دسترس است.

بعدی در این سری

ابزار بعدی که باز خواهیم کرد کابینت تطبیق رنگ منبع نور استاندارد است - جعبه کوچک و بی ادعا که بیشتر از هر قطعه دیگری در ساختمان اختلافات مشتری را حل می کند، زیرا رنگ یکی از ویژگی هایی است که هر خریدار شخصاً بررسی می کند و تقریباً همه زیر نور اشتباه بررسی می کنند.

Sealock بیش از بیست سال است که در Dongguan، چین و شهر هوشی مین، ویتنام، برای برندهایی مانند OSPREY، Helly Hansen، SIMMS، AFTCO، West Marine و STANLEY، تجهیزات ضد آب جوش داده شده با فرکانس بالا می‌سازد. اگر می‌خواهید پروتکل آزمایش کامل برنامه‌ای را که در حال توسعه آن هستید، یا می‌خواهید پارامترهای نوسان را در توافقنامه کیفیت خود مشخص کنید، بهinfo@sealock.com.hk.
