راهنمای حسابرسی مدیر منبع: شناسایی عیوب جوشکاری RF کشنده در تولید OEM

خلاصه اجرایی

برای مدیران زنجیره تامین که تجهیزات ضدآب با کارایی بالا، مثانه های پزشکی یا تجهیزات تاکتیکی تهیه می کنند، کشف یک نقص در تولید پس از خروج کانتینر از بندر آسیایی یک رویداد مالی فاجعه بار است. بر خلافروش های سنتی برش و دوختجوشکاری فرکانس رادیویی (RF) به دقت بسیار بالایی در ابزار، ولتاژ و کنترل ترمودینامیکی نیاز دارد. هنگامی که کارخانه‌های غیراستاندارد تلاش می‌کنند تا تولید را بدون پروتکل‌های دقیق تضمین کیفیت (QA) افزایش دهند، نتیجه آن شکست‌های میدانی، به خطر افتادن یکپارچگی محصول و فراخوان‌های گسترده محصول است. این راهنمای فنی سه نقص رایج و کشنده جوشکاری RF را آشکار می کند و به مدیران منبع یابی دانش را برای ممیزی شرکای بالقوه OEM و حذف خطرات زنجیره تامین ارائه می دهد.

عیب 1: "جوش سرد" (همجوشی مولکولی ناقص)

ریسک کسب و کار:جوش سرد فریبنده ترین و خطرناک ترین عیب در ساخت RF است. درز از نظر بصری در طول یک بازرسی سطحی کارخانه دست نخورده به نظر می رسد، اما پلیمرها در واقع در سطح مولکولی ذوب نشده اند. تحت فشار عملیاتی یا فشار داخلی اندک، درز به سادگی جدا می شود.

شناسایی بصری و علل:

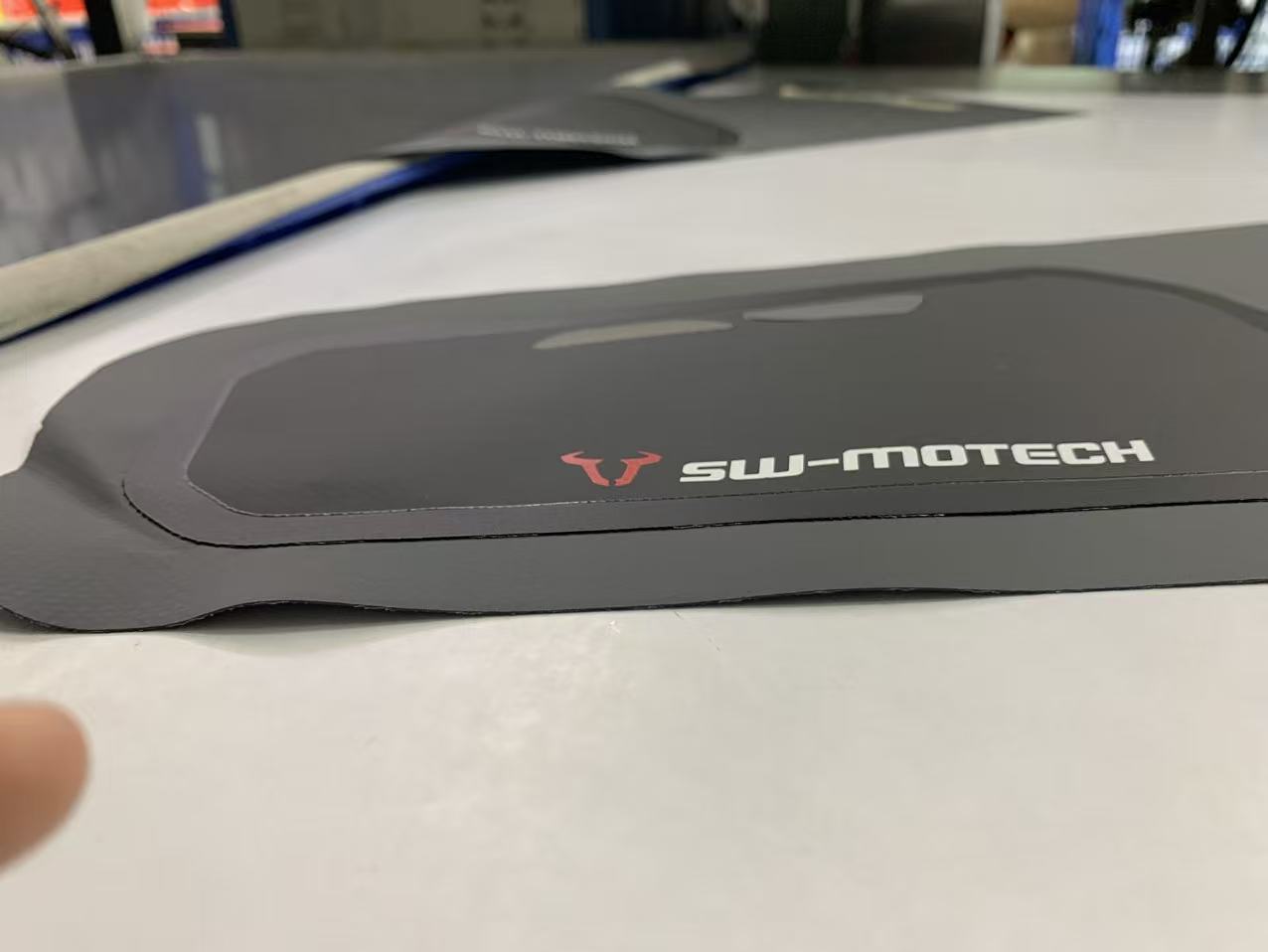

• نگاه:محیط جوش داده شده فاقد "مهره اکستروژن" مشخص و یکنواخت (فشرده شدن جزئی TPU ذوب شده در امتداد لبه) نیست. ممکن است این ماده به جای ذوب شدن، کمی فشرده به نظر برسد.
• شکست مهندسی:جوش سرد زمانی اتفاق می افتد که کارخانه سرعت تولید را بر کیفیت اولویت دهد. اپراتور زمان ماندگاری را کاهش می دهد (مدت زمانی که انرژی RF اعمال می شود) یا دستگاه فاقد ثبات ولتاژ برای نفوذ به مواد ضخیم مانند 840D TPU است. همچنین اگر کارخانه از مخلوط‌های نرم‌کننده ناسازگار استفاده کند، ممکن است اتفاق بیفتد.
• سوال حسابرسی: لاگ تست استحکام پوستی و مقاومت برشی را از کارخانه بخواهید. یک جوش RF واقعی را نمی توان جدا کرد. قبل از از بین رفتن درز، خود پارچه باید پاره شود.

نقص 2: تخریب حرارتی (قوس و سوختگی)

ریسک کسب و کار:اگر جوش سرد تحت پردازش باشد، تخریب حرارتی یک پردازش بیش از حد شدید است. این نقص غشای ضد آب را به طور کامل از بین می برد و منجر به نشتی فوری و خرابی سازه می شود. در کارخانه هایی که از PVC ارزان به TPU رده بالا بدون به روز رسانی پارامترهای ابزار خود تغییر می کنند، رایج است.

شناسایی بصری و علل:

• نگاه:لبه های سوخته، تغییر رنگ یا شکننده در امتداد درز. در موارد شدید، سوراخ های میکروسکوپی یا لکه های قهوه ای تیره را مشاهده خواهید کرد که در آن مواد کربن شده است.
• شکست مهندسی:این اغلب به دلیل "قوس" ایجاد می شود - یک تخلیه الکتریکی ناگهانی ناشی از قالب های برنجی کثیف، ضخامت ناهموار مواد یا اعمال ولتاژ RF بیش از حد. کارخانه‌های غیراستاندارد اغلب از نگهداری و تمیز کردن روزانه قالب غفلت می‌کنند، که منجر به گیر افتادن زباله‌ها می‌شود که باعث گرمای بیش از حد موضعی می‌شود.

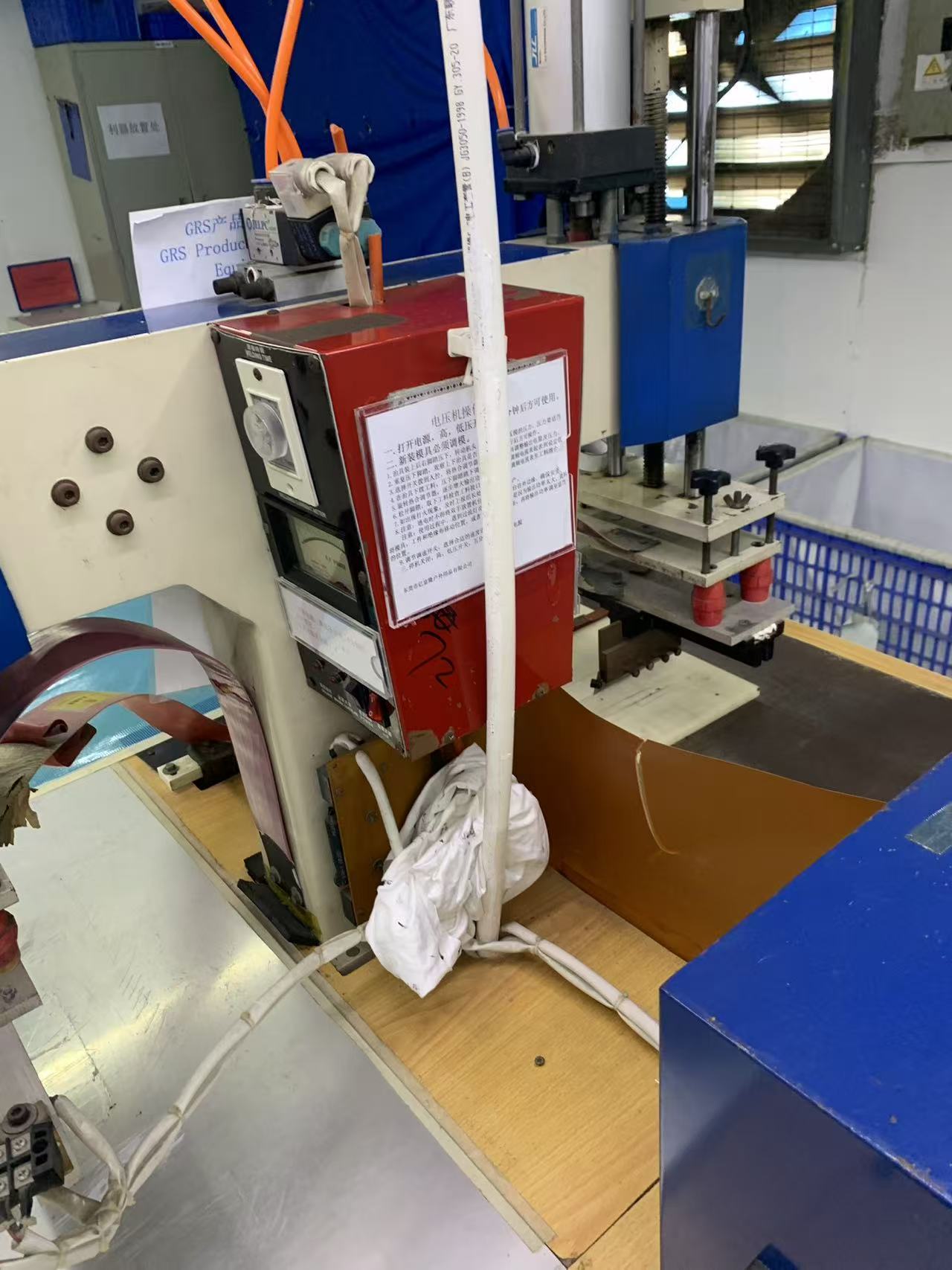

• سوال حسابرسی: کف کارخانه را رعایت کنید. آیا قالب های جوشکاری با ماشینکاری سفارشی CNC و به دقت تمیز شده اند یا اکسیده شده و با پسماند پوشیده شده اند؟ در مورد SOPهای نگهداری پیشگیرانه آنها بپرسید.

عیب 3: اکستروژن نامتقارن (فشار ناهموار ابزار)

ریسک کسب و کار:یک کیسه ضد آب ممکن است در طول آزمایش ثابت آب را در خود نگه دارد، اما درزهای نامتقارن نقاط ضعفی را ایجاد می کنند که به ناچار هنگام افتادن، فشرده شدن یا قرار گرفتن در معرض نوسانات شدید دما از بین می روند.

شناسایی بصری و علل:

• نگاه:سطح مقطع یا لبه جوش را بررسی کنید. در یک طرف، یک کره بزرگ و نامرتب از پلیمر ذوب شده (بیش از حد اکستروژن) وجود دارد، در حالی که طرف دیگر به طرز خطرناکی نازک است (زیر اکستروژن).

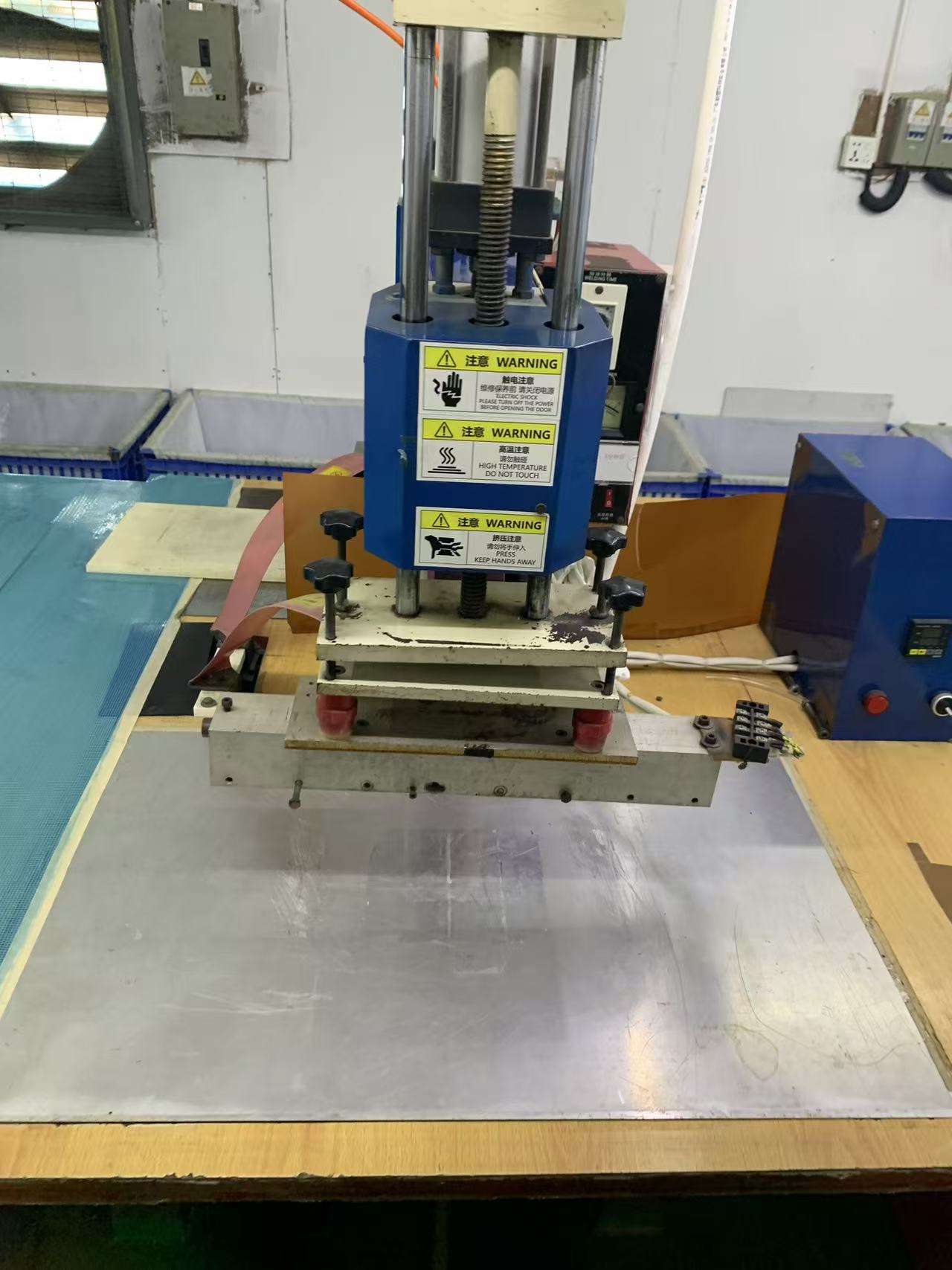

• شکست مهندسی:جوشکاری RF به پرس های پنوماتیک کاملاً تراز شده نیاز دارد. اگر صفحه فلزی عظیمی که قالب را نگه می دارد حتی کسری از میلی متر هم تراز نباشد، فشار نابرابر بر روی درز وارد می کند. ماشین آلات ارزان قیمت فاقد استحکام ساختاری برای حفظ تراز کامل در طول تولید با حجم بالا هستند.
• سوال حسابرسی: آیا OEM از پرس های پنوماتیک پیشرفته هیدرولیک یا بسیار تثبیت شده استفاده می کند؟ آیا آنها بررسی کالیبراسیون روزانه را بر روی سطح صفحه انجام می دهند؟

نتیجه گیری: همکاری با یک OEM بدون نقص

شناسایی عیوب جوشکاری RF تنها قدم اول است. پیشگیری از آنها نیاز داردمشارکت با یک مرکز تولید نخبه. شرکای True Tier-1 OEM برای شناسایی خطاها به بازرسی های پایانی متکی نیستند. آنها از نظارت بر پارامترهای بلادرنگ، سرمایه‌گذاری در ابزارهای برنجی سفارشی با ماشینکاری CNC و اجرای پروتکل‌های سختگیرانه QA دارای گواهی ISO استفاده می‌کنند.

وقتی شهرت و نتیجه نهایی برند شما به قابلیت اطمینان 100٪ ضدآب بستگی دارد، نمی توانید به منحنی یادگیری یک کارخانه یارانه بدهید. حسابرسی دقیق انجام دهید، شفافیت را درخواست کنید و با متخصصان فناوری همجوشی مولکولی شریک شوید.

سوالات متداول: ممیزی کیفیت جوش RF

س: چگونه می توانم در طی بازدید از کارخانه آزمایش کنم که درز جوش داده شده RF "جوش سرد" است؟

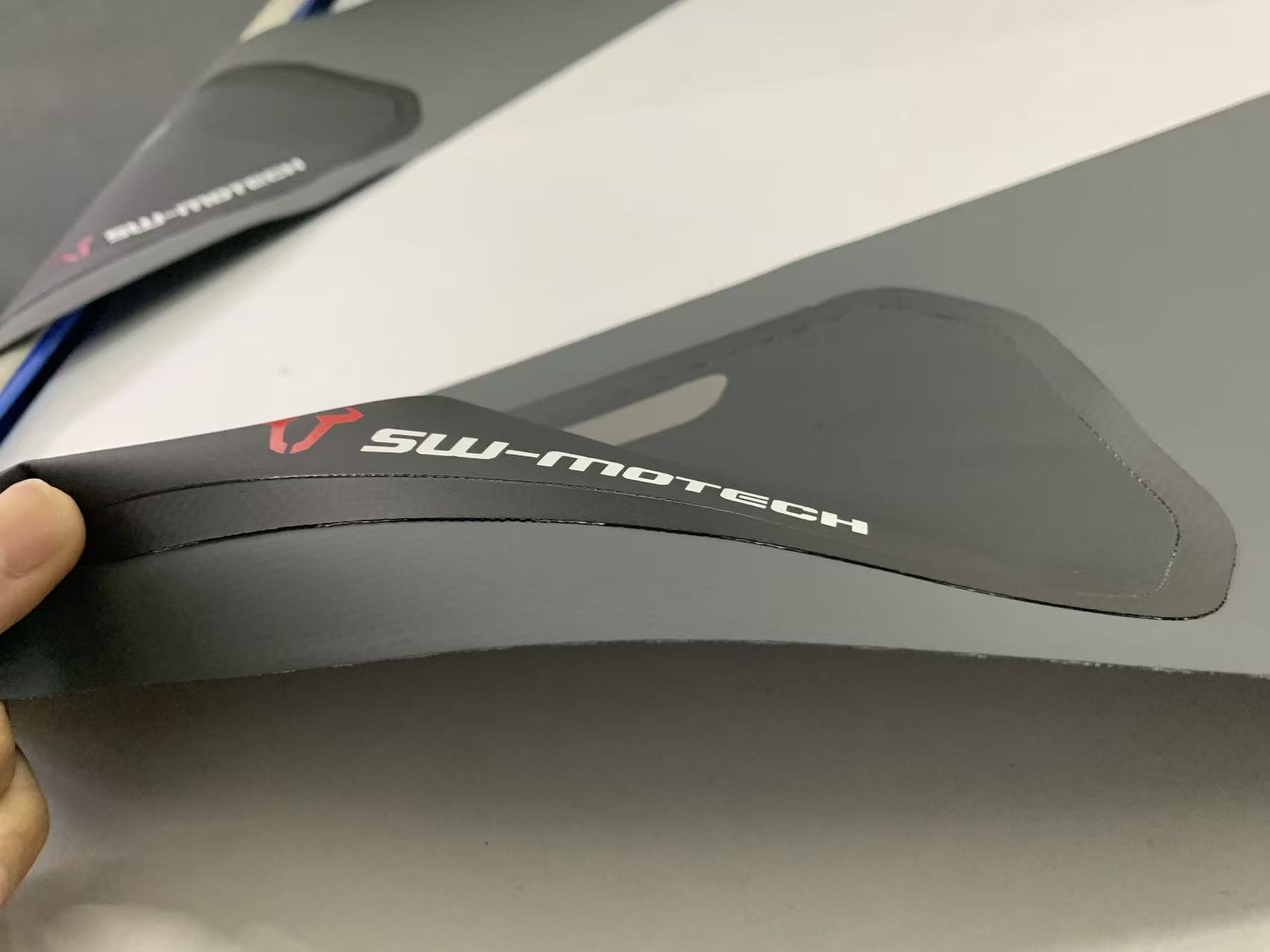

الف:مطمئن ترین تست دستی، تست لایه برداری مخرب است. یک نوار یک اینچی از روی درز ببرید و با انبردست دو لایه را از هم جدا کنید. در یک جوش کامل RF، پوشش پارچه پایه قبل از جدا شدن درز جوش داده شده پاره می شود.

س: چرا مواد TPU تامین کننده فعلی من در اطراف درزها سوخته به نظر می رسد؟
الف:این احتمالاً به دلیل تخریب حرارتی یا قوس الکتریکی است. زمانی اتفاق می‌افتد که کارخانه از قالب‌های جوش کثیف استفاده می‌کند، توان RF بیش از حد را اعمال می‌کند یا فرکانس دستگاه را برای ضخامت خاصی از مواد TPU تنظیم نمی‌کند.

س: آیا کیفیت قالب برنجی بر جوش RF نهایی تأثیر می گذارد؟
الف:کاملا. قالب های ارزان و بد ماشینکاری شده، گرما و فشار را به طور نابرابر توزیع می کنند و باعث جوش های نامتقارن و نقاط ضعف می شوند. کارخانه‌های OEM ممتاز روی قالب‌های برنجی سفارشی با ماشینکاری CNC و متناسب با هندسه خاص محصول شما سرمایه‌گذاری می‌کنند تا از همجوشی لبه به لبه بی‌عیب و نقص اطمینان حاصل کنند.
